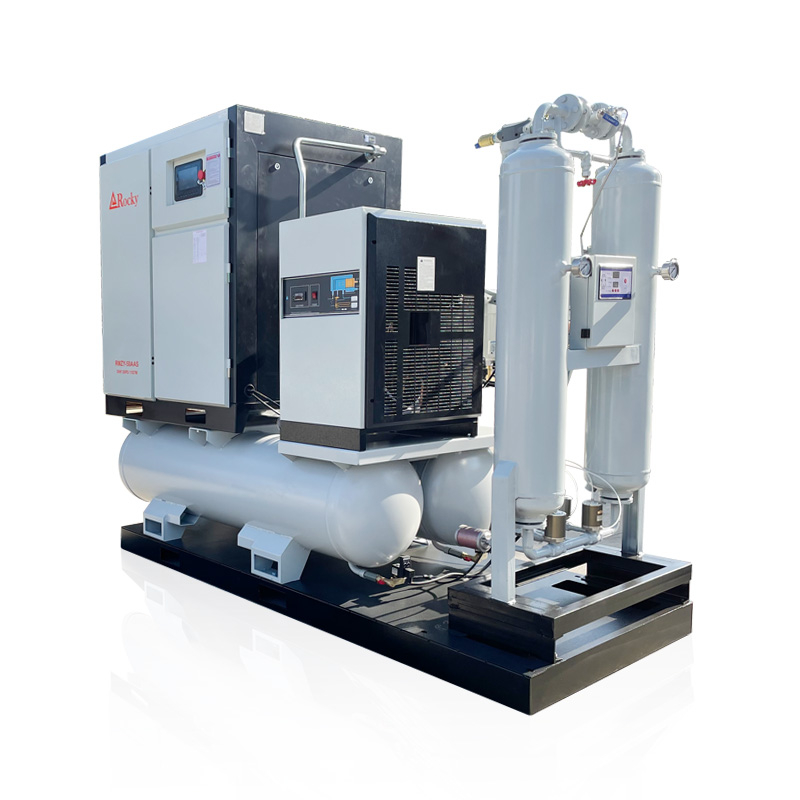

ضاغط هواء لولبي عالي الضغط 20 بار
ضاغط الهواء اللولبي 20 بار عبارة عن جهاز هواء مضغوط يدمج ضاغطًا لولبيًا ومجففًا مبردًا وجهاز استقبال الهواء. إنه يوفر هواءًا مضغوطًا مستقرًا ونظيفًا وجافًا لصناعة القطع بالليزر.
المعلمات التقنية
| ضاغط هواء حلزوني عالي الضغط 20 بار لتطبيق القطع بليزر الألياف | |||||||||||
| نموذج | تسليم الهواء (م 3/ دقيقة) كحد أقصى |
العادم ضغط (بار) كحد أقصى |
الطاقة (كيلوواط/حصان) |
الضوضاء ديسيبل (أ) |
المخرج قطر (في) |
الأبعاد (مم) |
الوزن (كجم) |
نقطة الندى العادم لضغط (درجة مئوية) |
العادم (ميكرومتر) غبار محتوى |
زيت العادم محتوى (جزء في المليون) |
سعة الغاز خزان (لتر) |
| RMZY-15AS | 1.05 | 20 | 11/15 | 65 | G3/4 | 1800*900*1780 | 460 | 2~10 | 0.01 | 0.001 | 400 |
| RMZY-20AS | 1.52 | 20 | 15/20 | 65 | G3/4 | 1800*900*1780 | 480 | 2~10 | 0.01 | 0.001 | 400 |
| RMZY-30AS | 2.41 | 20 | 22/30 | 68 | G3/4 | 1880*900*1980 | 600 | 2~10 | 0.01 | 0.001 | 400 |
| RMZY-20AAS | 1.52 | 20 | 15/20 | 65 | G3/4 | 2250*900*2080 | 740 | 2~10 | 0.01 | 0.001 | 400 |
| RMZY-30AAS | 2.41 | 20 | 22/30 | 70 | G3/4 | 2250*900*2080 | 780 | -20 | 0.01 | 0.001 | 400 |

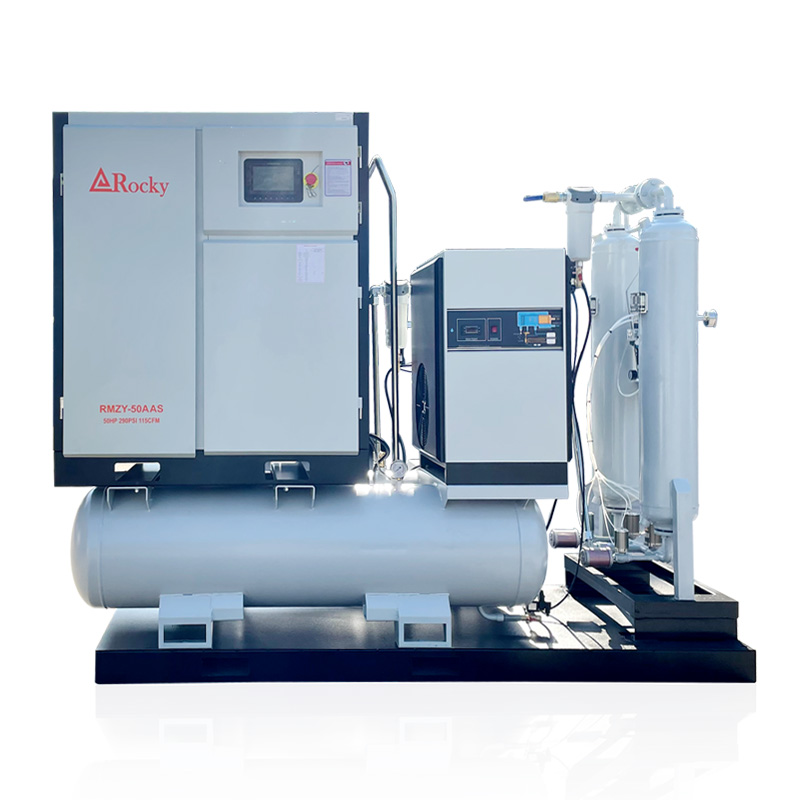

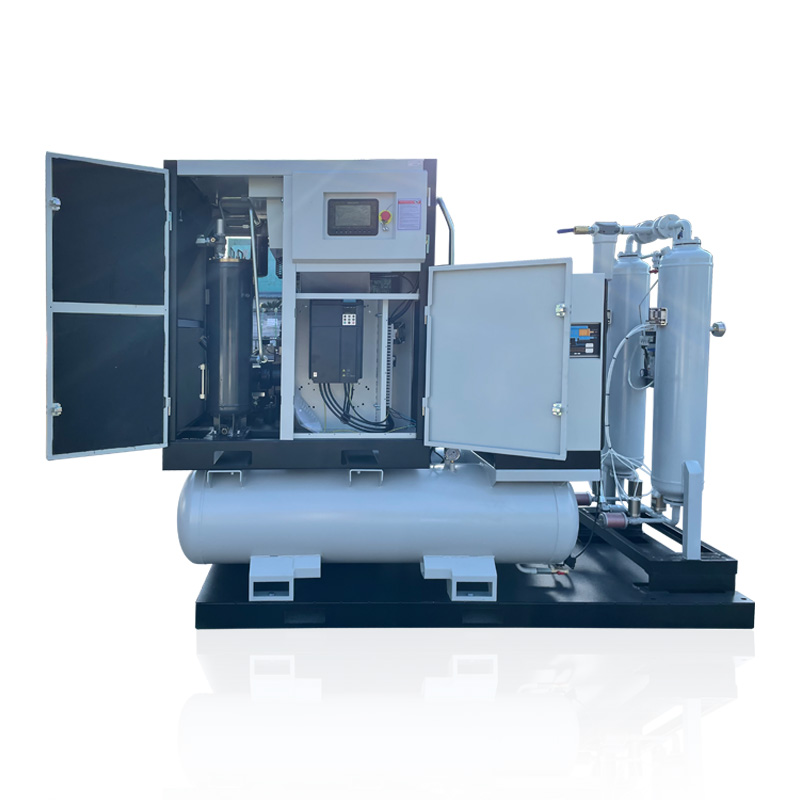

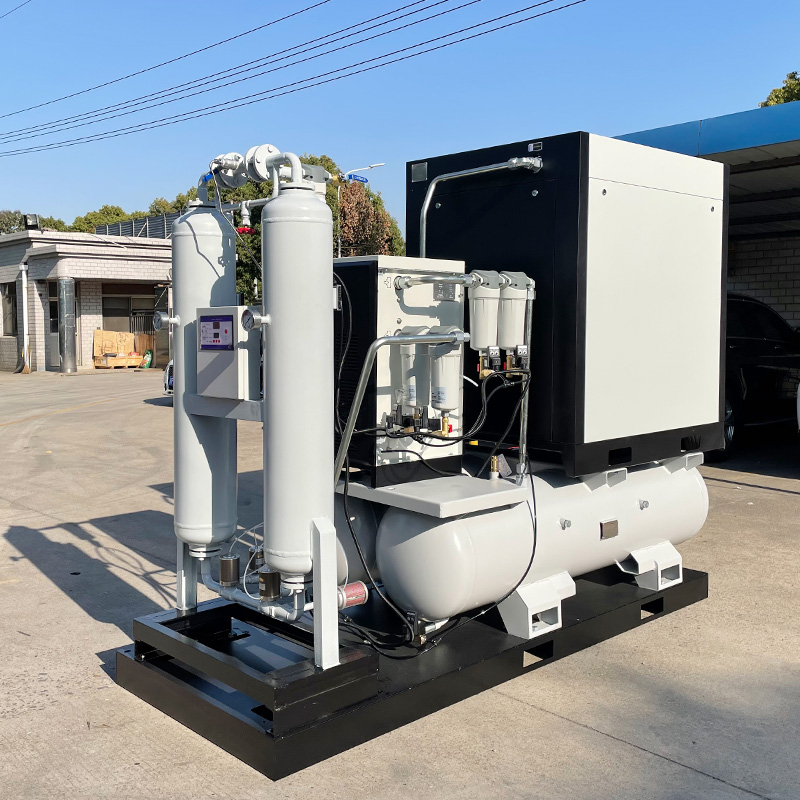

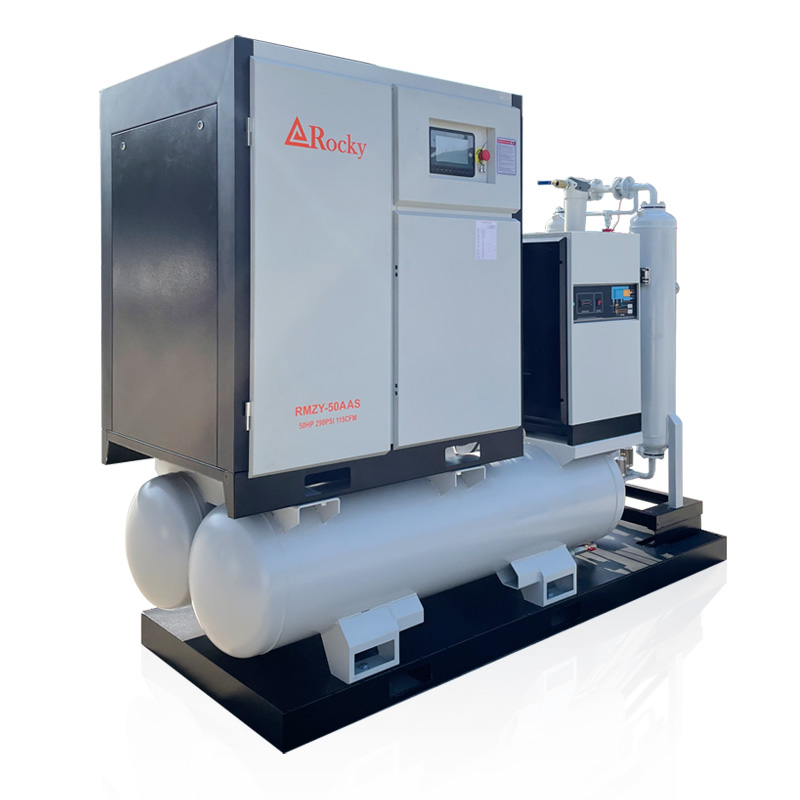

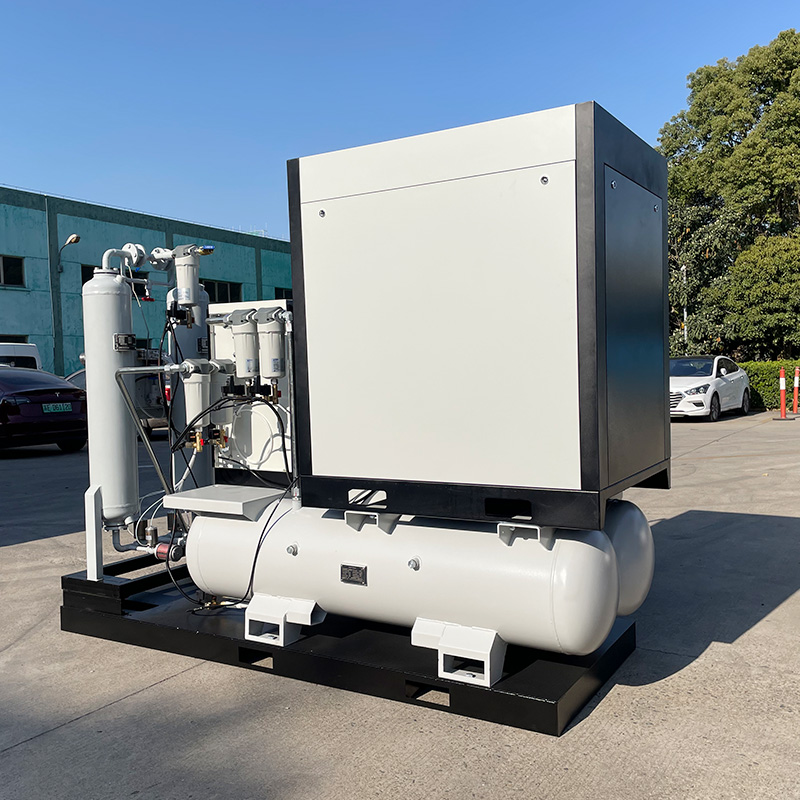

| RMZY-50AAS | 3.90 | 20 | 37/50 | 70 | G3/4 | 2660*1000*2050 | 1080 | -20 | 0.01 | 0.001 | 600 |
| RMZY-75AAS | 5.50 | 20 | 55/75 | 70 | G3/4 | 3500*2330*2215 | 1540 | -20 | 0.01 | 0.001 | 1800 |
| ملاحظة: 1. يشير الحرف 'A' إلى مجفف امتصاص إضافي. 2. يشير الحرف 'S' إلى ضغط التفريغ 'عالي جدًا 20 بار'. 3. تتميز جميع الضواغط بإعدادات ضغط قابلة للتعديل. |
|||||||||||
الميزات والمزايا الرئيسية
1. إخراج الضغط العالي
يوفر ضغط عادم يصل إلى 20 بار، مما يلبي متطلبات النيتروجين/الأكسجين عالي الضغط لآلات القطع بالليزر عالية الطاقة التي تتجاوز 3000 واط وحتى 10000 واط. وهذا يضمن مقاطع عرضية سلسة، وسرعات أعلى، وكفاءة أعلى عند قطع الألواح السميكة.
2. متكامل للغاية
يعمل التصميم المتكامل على التخلص من العملية الشاقة لشراء ضواغط الهواء والمجففات والمرشحات والمكونات الأخرى المنفصلة. إن حجمه الصغير وتركيبه السهل الذي يعمل بالتوصيل والتشغيل يقلل بشكل كبير من تكاليف التثبيت.
3. إخراج هواء عالي الجودة
يعمل الفلتر الدقيق المدمج متعدد المراحل والمجفف المبرد على إزالة الزيت والرطوبة والغبار والجسيمات بشكل فعال من الهواء المضغوط، مما يوفر هواء مضغوطًا نقيًا وجافًا.
4. كفاءة في استخدام الطاقة
يستخدم عادةً تقنية التردد المتغير للمغناطيس الدائم (PMVF). يقوم تلقائيًا بضبط سرعة المحرك وإخراج الطاقة بناءً على استهلاك الهواء الفعلي لآلة القطع بالليزر. وهذا يحافظ على ضغط الهواء المستقر، ويتجنب هدر الطاقة الناتج عن التحميل والتفريغ المتكرر، ويقلل بشكل كبير من استهلاك الطاقة، مما يجعله مناسبًا بشكل خاص لظروف التشغيل مع تقلب استهلاك الهواء.
5. التحكم الذكي
مجهزة بنظام تحكم ذكي متقدم يتميز بواجهة بين الإنسان والآلة، فهو يوفر مراقبة في الوقت الحقيقي للضغط ودرجة الحرارة وحالة التشغيل وتذكيرات الصيانة والمزيد. كما أنها تدعم التحكم عن بعد وتشخيص الأخطاء، مما يجعل التشغيل والإدارة مريحين.
6. الاستقرار والموثوقية
تتميز آلة البثق اللولبية بتصميم متطور، مما يوفر التشغيل السلس، والحد الأدنى من الاهتزاز، والضوضاء المنخفضة، مما يجعلها مناسبة للتشغيل المستمر طويل الأمد في بيئات الورش.
التطبيقات
1. استخدم آلات القطع بالليزر عالية الطاقة (3000 واط وما فوق).
2. معالجة كميات كبيرة من المواد مثل الفولاذ المقاوم للصدأ وسبائك الألومنيوم التي تتطلب حماية من الغاز الخامل (النيتروجين).
3. قطع صفائح معدنية متوسطة السُمك بشكل متكرر (> 15 مم).
4. تتطلب جودة قطع عالية ودقة عالية للغاية.
5. العمل على نطاق واسع، مع إعطاء الأولوية لكفاءة الإنتاج واستقرار المعدات وموثوقيتها.
التعليمات
س1: لماذا يتطلب القطع بالليزر مثل هذا الضغط العالي (20 بار)؟ ألا يكفي ضاغط الهواء العادي؟
ج: لا. تتطلب أجهزة الليزر عالية الطاقة التي تقطع الصفائح المعدنية السميكة ضغطًا وتدفقًا عاليًا للغاية للغاز لاختراق المعدن المنصهر بسرعة وإنشاء شقوق عالية الجودة. لا يمكن لضغط وتدفق ضواغط الهواء العادية (عادةً أقل من 13 بار) تلبية هذه المتطلبات، مما يؤدي إلى بطء سرعات القطع، وأسطح القطع الخشنة، والخبث الثقيل، وحتى القطع غير الكامل. يعد الضغط العالي بمقدار 20 بار أمرًا ضروريًا للحصول على أداء القطع الأمثل.
س2: ما هي مميزات الليزر المدمج مقارنة بالليزر المنقسم؟
ج: المزايا هي:
• بدون جهد أو متاعب: لا داعي لاختيار وتجميع معدات ما بعد المعالجة بنفسك، مما يزيل مخاطر التوافق.
• توفير المساحة: التصميم المتكامل مضغوط.
• نتائج مضمونة: يتم الانتهاء من كافة عمليات التشغيل والمطابقة قبل الشحن لضمان التنقية الكاملة.
س 3: هل يمكن استخدام مصدر الهواء الناتج عن هذا الليزر مباشرة في القطع بالليزر؟
ج: نعم. تم تصميم نظام التجفيف والترشيح المدمج في الوحدة المتكاملة لمعالجة الهواء المضغوط بالجودة المطلوبة للقطع بالليزر. يمكن توصيل الهواء الناتج مباشرة بنظام الهواء لآلة القطع بالليزر.
س 4: ما هي اعتبارات التكلفة الرئيسية لشراء هذا النوع من ضواغط الهواء؟
ج: لا تأخذ في الاعتبار تكلفة الشراء الأولية فحسب، بل تكلفة دورة الحياة الكاملة:
• تكلفة الشراء الأولية: تعد الوحدات المتكاملة عمومًا أكثر تكلفة من التجميع الذاتي.
• تكلفة الطاقة: هذه هي التكلفة الأكبر. يمكن لوظيفة محرك التردد المتغير بالمغناطيس الدائم توفير الكهرباء بشكل كبير، مما يجعلها فعالة من حيث التكلفة على المدى الطويل.
• تكلفة الصيانة: الاستبدال الدوري للفلاتر الثلاثة وفلتر زيت واحد والأجزاء المستهلكة.
• خسارة وقت التوقف عن العمل: توفر المعدات عالية الجودة استقرارًا ممتازًا ومعدل فشل منخفض، مما يقلل الخسائر الناجمة عن انقطاع الإنتاج.
س5: ما هي الصيانة الروتينية المطلوبة؟
ج: تشمل مهام الصيانة الرئيسية ما يلي:
• يوميًا: تحقق من عدم وجود تسربات وتحقق من لوحة التحكم بحثًا عن الإنذارات.
• دوري (حسب ساعات العمل):
◦ استبدل عنصر فلتر الهواء (يؤثر على جودة الهواء الداخل).
◦ استبدل فلتر الزيت (للتأكد من نظافة زيت التشحيم). ◦ استبدل عنصر فاصل الزيت عن الغاز (لتقليل محتوى زيت العادم).
◦ استبدل زيت التشحيم (للتبريد والختم والتشحيم).
◦ فحص واستبدال عنصر الفلتر الدقيق (للتأكد من جودة الهواء النهائية).
س 6: كيف يمكنني اختيار آلة القطع بالليزر؟ ما هو مستوى الطاقة الذي أحتاجه؟
ج: تعتمد عملية الاختيار بشكل أساسي على ما يلي:
قوة وعدد ماكينات القطع بالليزر: كلما زادت الطاقة كلما زاد استهلاك الهواء. ارجع إلى مواصفات حجم عادم ضاغط الهواء للتأكد من أن إجمالي إمداد الهواء يتجاوز الحد الأقصى لاستهلاك الهواء لجميع أجهزة الليزر، بهامش.
مادة وعملية القطع: يختلف استهلاك الهواء عند قطع الفولاذ الكربوني (باستخدام الأكسجين) والفولاذ المقاوم للصدأ (باستخدام النيتروجين عالي النقاء). يكون استهلاك النيتروجين أعلى عمومًا، مما يتطلب حجمًا أكبر لإخراج ضاغط الهواء.
