چگونه یک ژنراتور گاز PSA اکسیژن تولید می کند؟

تکیه بر اکسیژن مایع یا سیلندر فله تحویلی، نوسانات شدید زنجیره تامین را ایجاد می کند. شما اغلب با هزینه های مخفی تحویل و رعایت ایمنی شدید سربار روبرو هستید. تولید در محل این مشکل را با جداسازی فیزیکی اکسیژن از هوای محیط حل می کند. این اکسیژن را از یک ماده مصرفی برون سپاری و گران قیمت به یک ابزار قابل پیش بینی و خود تولید تبدیل می کند. هدف ما ابهام زدایی از فرآیندهای مکانیکی و مولکولی خاص a ژنراتور گاز PSA . مهندسان تدارکات و تاسیسات برای ارزیابی اینکه آیا این فناوری با خواسته‌های سایت آنها مطابقت دارد یا خیر، به داده‌های واضح نیاز دارند. دقیقاً متوجه خواهید شد که این سیستم ها چگونه کار می کنند. ما اجزای اصلی، محدودیت‌های کیفیت هوا و محاسبات عملی بازگشت سرمایه را بررسی می‌کنیم. درک این معیارها به شما کمک می کند قابلیت های تجهیزات را با جریان، خلوص و نیازهای زیرساختی خاص خود مطابقت دهید. با تسلط بر این اصول عملیاتی، می‌توانید با اطمینان از مدل‌های تحویل قدیمی فاصله بگیرید و تامین گاز مداوم خود را تضمین کنید.

خوراکی های کلیدی

• واقعیت فرآیند : ژنراتورهای گاز PSA اکسیژن را 'تولید' نمی کنند. آنها به طور فیزیکی آن را از هوای محیط (21٪ O2، 78٪ N2) با استفاده از چرخه های فشار متناوب استخراج می کنند.

• فیلتراسیون مولکولی : غربال‌های مولکولی زئولیت (معمولاً 13X یا لیتیوم نوع X مبادله‌شده) به طور انتخابی مولکول‌های نیتروژن را به دلیل گشتاور چهار قطبی بالاترشان به دام می‌اندازند و به اکسیژن اجازه می‌دهند با خلوص عملی 90 تا 95 درصد عبور کند.

• قابلیت پیش‌بینی هزینه : با حذف اجاره سیلندر، ADR (کالاهای خطرناک) و هزینه‌های تحویل، تسهیلات معمولاً در 6 تا 24 ماه برای عملیات با حجم بالا (12 تا 36 ماه برای کاربردهای صنعتی معمولی) به بازگشت سرمایه (ROI) می‌رسند.

• محدودیت پیاده سازی : طول عمر سیستم به شدت به کیفیت هوای خوراک بستگی دارد. کمپرسورها باید هوا را کاملا مطابق با استاندارد ISO 8573-1:2010 کلاس 1.2.1 یا استانداردهای مشابه (ذرات ≤ 0.1 mg/m⊃3؛؛ نقطه شبنم فشار ≤ -40 درجه سانتیگراد؛ روغن باقیمانده ≤ 0.01 میلی گرم در متر ⊃3؛) تامین کنند.

1. مکانیسم اصلی: رمزگشایی PSA

درک نامگذاری الزامات ابزار و ردپای مکانیکی تجهیزات را روشن می کند. مهندسان تاسیسات باید این سه عبارت را درک کنند تا تامین هوای فشرده خود را به درستی برنامه ریزی کنند. ما مخفف را تجزیه می کنیم تا نحوه عملکرد فرآیند در سطح بالا را آشکار کنیم.

فشار

این فرآیند به تغذیه ثابت هوای فشرده نیاز دارد. سیستم ها معمولا بین 4 تا 8 بار (گرم) کار می کنند. فشار بالاتر باعث جدایی مولکولی در داخل ظرف می شود. بدون فشار کافی، محیط جداسازی نمی تواند به طور موثری روی مولکول های گاز ناخواسته نگه دارد. باید اطمینان حاصل کنید که کمپرسور هوای شما جریانی پایدار در این درجه بندی های فشار خاص ارائه می دهد.

تاب

این اصطلاح به پویایی پیوسته و متناوب بین دو کشتی نگهداری جداگانه اشاره دارد. در حالی که یک ظرف به طور فعال گاز را تصفیه می کند، دیگری بازسازی می شود. آنها با یک ریتم هماهنگ به جلو و عقب می چرخند. سوپاپ های خودکار این سوئیچینگ سریع را کنترل می کنند. این نوسان مداوم به شما تضمین می‌کند که جریان بدون وقفه اکسیژن در پایین دست دریافت کنید.

جذب

شما باید جذب را از جذب تشخیص دهید. جذب مانند اسفنجی عمل می کند که آب را در کل حجم خود جذب می کند. جذب یک پدیده سطحی را نشان می دهد. مولکول های گاز به طور موقت به سطح بسیار متخلخل یک محیط جداسازی می چسبند. هنگامی که فشار کاهش می یابد، مولکول ها از سطح آزاد می شوند. این ویژگی برگشت پذیر به سیستم اجازه می دهد تا سال ها به طور مداوم کار کند.

2. مرحله به مرحله: چرخه جذب و دفع

ارزیابی مکانیک داخلی به مهندسان کمک می کند تا ماهیت پیوسته خروجی را درک کنند. همچنین طول عمر مواد اصلی را روشن می کند. ما می توانیم چرخه استاندارد را به سه مرحله مجزا تقسیم کنیم.

1. فاز جذب (برج A): هوای فشرده وارد ظرفی می شود که با غربال های مولکولی زئولیت پر شده است. این کریستال های مصنوعی دارای اندازه منافذ بسیار یکنواخت تقریباً 10 آنگستروم هستند. نیتروژن دارای گشتاور چهار قطبی بالاتری نسبت به اکسیژن است. این ویژگی فیزیکی باعث می شود که نیتروژن تحت فشار بالا به شدت به زئولیت متصل شود. اکسیژن، همراه با کمیاب آرگون، غربال را به طور کامل دور می زند. این سیستم این اکسیژن تصفیه شده را به یک مخزن بافر اختصاصی هدایت می کند.

2. مرحله یکسان سازی فشار: برج فعال در نهایت به ظرفیت نیتروژن خود می رسد. قبل از تعویض نقش، شیرهای خودکار باز می شوند تا فشار بین دو برج یکسان شود. این گاز خالی تحت فشار را بازیابی می کند. انرژی محبوس شده را به برج استراحت منتقل می کند. این مرحله ساده انرژی مورد نیاز کمپرسور هوا را به میزان قابل توجهی کاهش می دهد. مهندسان برای محاسبه ضریب هوا، که کارایی انرژی سیستم را مشخص می کند، بر این موضوع نظارت می کنند.

3. فاز دفع (برج B): برج کاملاً اشباع شده باید بازسازی شود. سیستم به سرعت فشار داخلی را آزاد می کند. این کاهش فشار ناگهانی پیوند مولکولی بین نیتروژن و زئولیت را می شکند. این سیستم نیتروژن به دام افتاده را مستقیماً به عنوان اگزوز وارد جو می کند. سپس مقدار کمی از اکسیژن تولید شده به عنوان 'گاز پاکسازی' وارد ظرف می شود. این جارو به طور کامل ظرف را تمیز می کند و آن را برای چرخه فعال بعدی آماده می کند.

3. مقایسه فناوری: مشخص کردن تجهیزات مناسب

جلوگیری از خطاهای مشخصات مستلزم تمایز PSA از فناوری های مشابه است. خرید سیستم اشتباه منجر به گلوگاه های مصنوعی یا قبض های متورم انرژی می شود. شما باید این گزینه ها را بر اساس شرایط منحصر به فرد سایت خود ارزیابی کنید.

PSA در مقابل ژنراتورهای غشایی

سیستم های غشایی از نرخ های نفوذ انتخابی از طریق الیاف توخالی استفاده می کنند. PSA از جذب سطحی استفاده می کند. واحدهای غشایی در محیط های خشن و گرم بسیار بادوام هستند. آنها لرزش را به خوبی تحمل می کنند. با این حال، فناوری غشاء با خلوص پایین‌تر محدود می‌شود. PSA خلوص بالاتری را به دست می آورد و اکسیژن را تا 95 درصد می رساند. PSA همچنین عامل هوای بهتری را فراهم می کند. به ازای هر متر مکعب گاز تولیدی برق کمتری مصرف می کند.

ژنراتورهای صنعتی در مقابل متمرکز کننده های پزشکی

اصطلاحات اغلب خریداران این صنعت را گیج می کند. ' متمرکز کننده ها' معمولاً واحدهای با جریان کم و plug-and-play را نشان می دهند. بیمارستان ها و خانواده ها از آنها برای درمان بالینی استفاده می کنند. آنها فاقد اجزای سنگین هستند. 'ژنراتور' صنعتی نشان دهنده سیستم های قوی است که برای نیازهای تولید مستمر مهندسی شده اند. آنها نیازهای حجم زیادی را برآورده می کنند و دارای لوله کشی صنعتی و کنترل کننده های منطقی قابل برنامه ریزی (PLC) هستند.

PSA در مقابل VPSA (جذب نوسانی فشار خلاء)

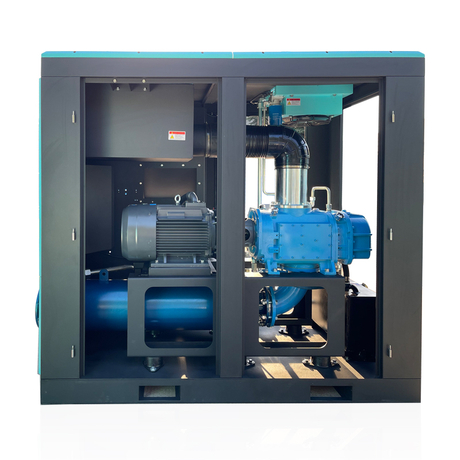

کاربردهای بسیار با جریان بالا به اقتصاد انرژی متفاوتی نیاز دارند. VPSA از دمنده های کم فشار و پمپ های خلاء به جای کمپرسورهای هوای فشار بالا استفاده می کند. این کمک خلاء مصرف برق کلی را در مقیاس های صنعتی بزرگ کاهش می دهد. به عنوان یک دستورالعمل کلی، VPSA مقرون به صرفه‌تر از PSA برای ظرفیت‌های اکسیژن بالاتر از حدود 30 نیوتن متر⊃3;/h است. کاربردهای معمول VPSA شامل تولید فولاد (غنی‌سازی اکسیژن در کوره بلند، فولادسازی کوره الکتریکی)، متالورژی غیرآهنی، پردازش شیمیایی، تصفیه آب در مقیاس بزرگ و کارخانه‌های شیشه‌ای خاص برای احتراق غنی‌شده با اکسیژن است. PSA استاندارد با اکثر برنامه‌های تولیدی متوسط ​​که به ~30 نیوتن متر⊃3؛ در ساعت نیاز دارند، مناسب است.

نمودار مقایسه فناوری

تغلیظ کننده های اکسیژن پزشکی نیز مبتنی بر PSA هستند اما برای سرعت جریان کمتر (≤10 لیتر در دقیقه) و گواهینامه های بالینی طراحی شده اند. آنها اساساً یک فناوری جذب متفاوت نیستند.

نوع فناوری	مکانیسم اولیه	حداکثر خلوص معمولی (اکسیژن)	بهترین سناریوی کاربردی
ژنراتور PSA	جذب سطحی مبتنی بر فشار	تا 95%	تولید صنعتی با جریان متوسط ​​به بالا
سیستم غشایی	نفوذ فیبر توخالی	30٪ - 40٪ (غنی سازی اکسیژن)	محیط های خشن، سایت های دور افتاده در فضای باز
ژنراتور VPSA	دفع به کمک خلاء	تا 95%	کارخانه های صنعتی در مقیاس عظیم (فولاد، مواد شیمیایی، بیوگاز با سرعت جریان معمولاً بیش از 2000 نیوتن متر⊃3;/h)
متمرکز کننده پزشکی	جذب در مقیاس کوچک	90٪ - 93٪	مراقبت از بیمار فردی، نرخ جریان کم

4. اجزای کلیدی و زیرساخت مورد نیاز

ارزیابی ردپای فیزیکی به شما کمک می کند تا اجرا کنید ژنراتورهای گاز اکسیژن psa با موفقیت شما باید تجهیزات جانبی مورد نیاز برای پشتیبانی از لغزش اصلی را درک کنید. زیرساخت مناسب، قابلیت اطمینان طولانی مدت را تضمین می کند.

کمپرسور هوا و تصفیه هوا (مرحله پیش تصفیه)

پیاده سازی خطرات خاصی را به همراه دارد. غربال مولکولی زئولیت در صورت قرار گرفتن در معرض آب مایع، رطوبت بالا یا روغن کمپرسور به سرعت تخریب می شود. آلودگی ساختار منافذ را برای همیشه خراب می کند. برای کاربردهای اکسیژن PSA که نیاز به رطوبت تا دمای -40 درجه سانتیگراد نقطه شبنم فشار دارند (کلاس 2 یا کمتر)، خشک کن هوای خشک کن اجباری است - خشک کن های یخچالی به تنهایی نمی توانند به این سطح از خشکی دست یابند. برای کنترل روغن، فیلترهای ادغام کننده روغن مایع و آئروسل را حذف می کنند، در حالی که یک مرحله فیلتر کربن فعال اضافی برای حذف موثر بخار روغن لازم است. فیلترهای ذرات، ذرات گرد و غبار را به تدریج حذف می کنند و فیلتر نهایی تا 0.01 میکرون یا ریزتر کاهش می یابد. صرف نظر کردن از قبل از درمان به طور قابل توجهی خطر خرابی زودرس تجهیزات را افزایش می دهد.

تامین هوای داخلی در مقابل خارجی

بسته به فضا و بودجه خود می توانید هوای فشرده را به دو روش مختلف تامین کنید.

• داخلی (All-in-One): این واحدها دارای کمپرسورهای یکپارچه بدون روغن در داخل کابینت هستند. آنها برای فضاهای تنگ و سرعت جریان کمتر، معمولاً بین 0.5 تا 3 نیوتن متر⊃3؛ در ساعت (تقریباً 9 تا 53 لیتر در دقیقه) بهترین عملکرد را دارند. امکانات آنها را برای سادگی پلاگین و بازی ترجیح می دهند.

• خارجی (مژولار): این سیستم ها از شبکه هوای فشرده موجود تاسیسات استفاده می کنند. آنها برای کاربردهای صنعتی متوسط ​​تا سنگین که نیاز به 3 تا 50 نیوتن متر⊃3;/h یا بیشتر دارند، ایده آل هستند. شما به سادگی ژنراتور را به هوای موجود کارخانه خود وصل کنید، مشروط بر اینکه کیفیت هوا مطابق با استانداردهای سخت ISO ذکر شده در بالا باشد.

برج های دوقلو PSA Skid & Buffer Tanks

اسکید برج دوقلو به عنوان واحد جداسازی هسته عمل می کند. دریچه‌ها، لوله‌ها و بسترهای زئولیت را در خود جای داده است. درست در کنار آن مخزن گیرنده اکسیژن پایین دست قرار دارد. این مخزن بافر ضربان‌های جریان ناشی از چرخه‌های متناوب برج را کاهش می‌دهد. این اطمینان را به شما می دهد که فشار تحویل پایین دستی کاملاً ثابتی را در نقطه درخواست خود دریافت کنید.

سیستم کنترل PLC

ژنراتورهای مدرن به کنترلر منطقی قابل برنامه ریزی یکپارچه (PLC) متکی هستند. PLC نظارت خودکار را در کل سیستم مدیریت می کند. خلوص گاز زنده، افت فشار داخلی و زمان چرخه را ردیابی می کند. اگر خلوص از آستانه تعیین شده شما پایین بیاید، PLC یک زنگ هشدار ایجاد می کند یا به طور خودکار گاز خارج از مشخصات را تخلیه می کند. این اتوماسیون از رسیدن گاز آلوده به فرآیندهای حیاتی شما جلوگیری می کند.

5. مورد تجاری: ROI، تعمیر و نگهداری و برنامه های کاربردی طاقچه

تنظیم توجیه مالی به مدیریت کمک می کند تا انتقال به تولید در محل را تأیید کند. شما باید هزینه سرمایه اولیه را در مقابل پس انداز عملیاتی بلندمدت متعادل کنید.

متعادل کردن خلوص، جریان و هزینه

نیاز به خلوص بالاتر زمان جذب طولانی تر یا فشارهای بالاتر را دیکته می کند. این به طور ذاتی بازده حجم کل دستگاه را کاهش می دهد. مشخص کردن خلوص 95 درصد زمانی که یک برنامه فقط به 90 درصد نیاز دارد یک تله مالی ایجاد می کند. به طور مصنوعی هم هزینه های سرمایه ای و هم هزینه های عملیاتی روزانه شما را افزایش می دهد. شما باید برنامه خاص خود را آزمایش کنید تا حداقل خلوص قابل دوام را بیابید. خرید یک کمپرسور بزرگتر برای رسیدن به سطح خلوص غیر ضروری بودجه را هدر می دهد.

واقعیت های نگهداری و عمر زئولیت

این سیستم ها نیاز به روال تعمیر و نگهداری ساده اما سخت دارند. عناصر فیلتر در بالادست ژنراتور هر 6 تا 12 ماه نیاز به تعویض دارند. بی توجهی به این فیلترها می تواند رطوبت یا آلودگی ها را وارد سیستم کند. تحت شرایط هوای خوراک ایده آل مطابق با استاندارد ISO 8573-1:2010 کلاس 1.2.1، زئولیت 13X از نظر تئوری می تواند 30000 تا 40000 ساعت مداوم دوام بیاورد - تقریباً 3.5 تا 4.5 سال کارکرد 24/7 قبل از نیاز به بسته بندی مجدد. با این حال، طول عمر واقعی به شدت به کیفیت هوای خوراک، دمای عملیاتی و فرکانس چرخش بستگی دارد. هر گونه نفوذ آب مایع، رطوبت بیش از حد، یا آلودگی روغن می تواند به طور چشمگیری این طول عمر را کاهش دهد.

بازگشت سرمایه و حذف هزینه های پنهان

دور شدن از گاز تحویلی کل مخارج پنهان را از بین می برد. شما دیگر هزینه پایه گاز فله را پرداخت نمی کنید. شما بلافاصله پرداخت هزینه های اجاره سیلندر را متوقف می کنید. هزینه های حمل و نقل خطرناک (ADR) را حذف می کنید. همچنین هزینه‌های اداری مدیریت سفارش‌های خرید مستمر و برنامه‌های تحویل را از بین می‌برید. تسهیلات معمولاً در مدت 6 تا 24 ماه برای عملیات با حجم بالا مستمر به بازگشت سرمایه می‌رسند، با 12 تا 36 ماه محدوده واقعی‌تر برای کاربردهای صنعتی معمول بسته به مصرف روزانه اکسیژن، نرخ برق محلی، و هزینه‌های فعلی گاز تحویلی. جدول زمانی دقیق به شدت به میزان مصرف فعلی حجم گاز روزانه شما بستگی دارد.

کاربردهای صنعتی استراتژیک

صنایع مختلف از تولید در محل برای محافظت از حاشیه سود خود و بهبود کنترل فرآیند استفاده می کنند. در اینجا چند نمونه تخصصی آورده شده است:

• هاضم های بیوگاز و لبنیات: اپراتورها اکسیژن را در هاضم های بی هوازی ریز دوز می کنند. این سطح دقیق اکسیژن گوگرد زدایی را کنترل می کند. این محیط های میکروبی را بهینه می کند و تولید بیوگاز را بسیار کارآمدتر می کند.

• دمیدن و تولید شیشه: صنعتگران و کارخانه های شیشه سازی صنعتی به گاز احتراق تمیز و با حرارت بالا نیاز دارند. تولید در محل این کار را بدون وقفه در تعویض سیلندر فراهم می کند و از افت پرهزینه دما در کوره جلوگیری می کند.

• آبزی پروری و تصفیه آب: عملیات پرورش ماهی با تراکم بالا برای بقای ذخایر به اکسیژن محلول متکی است. تصفیه خانه های آب شهری از اکسیژن برای سرکوب رشد باکتری های مضر در فاضلاب استفاده می کنند. تولید در محل یک زنجیره تامین ناگسستنی برای این کنترل های حیاتی محیطی فراهم می کند.

نتیجه گیری

انتقال از تهیه گاز به تولید گاز مزایای عملیاتی گسترده ای را ارائه می دهد. این به طور دائم تدارکات تحویل، هزینه های اجاره و پروتکل های حمل و نقل خطرناک را از مرکز شما حذف می کند. با این حال، موفقیت نصب ژنراتور گاز PSA به شدت به آماده سازی بستگی دارد. شما باید به طور دقیق خواسته های اوج جریان فعلی خود را بررسی کنید. همچنین باید متعهد شوید که از کیفیت هوای خوراک بکر برای محافظت از غربال های مولکولی داخلی اطمینان حاصل کنید. عجله در فرآیند تعیین مشخصات منجر به تجهیزات بزرگ و هدر رفت سرمایه می شود.

ما به شما توصیه می کنیم فورا یک ممیزی جامع گاز سایت را انجام دهید. فشار مورد نیاز دقیق خود را اندازه گیری کنید، اوج دبی خود را ردیابی کنید و حداقل خلوص قابل قبول مطلق خود را تعیین کنید. از این داده ها به عنوان پایه خود استفاده کنید. تکمیل این مرحله بعدی مورد نیاز، شما را آماده می‌کند تا اندازه و قیمت دقیق فروشنده را درخواست کنید.

سوالات متداول

س: آیا یک ژنراتور اکسیژن PSA می تواند به خلوص 99.9٪ دست یابد؟

A: سیستم های استاندارد اکسیژن PSA حدود 95٪ خلوص را به اوج خود می رساند. هوای محیط تقریباً 1٪ آرگون دارد. در طول فرآیند جذب، آرگون در کنار اکسیژن متمرکز می شود زیرا زئولیت به راحتی آن را به دام نمی اندازد. رسیدن به 99 درصد یا بالاتر نیازمند فرآیندهای تخصصی و تصفیه ثانویه است. این مراحل ثانویه برای اکثر کاربردهای صنعتی استاندارد بسیار مقرون به صرفه است.

س: اگر آب یا روغن وارد غربال مولکولی شود چه اتفاقی می افتد؟

پاسخ: آب مایع یا روغن کمپرسور باعث شکست فاجعه بار منافذ زئولیت می شود. روغن سطح را می پوشاند و به طور دائم مواد را کور می کند بنابراین دیگر نمی تواند نیتروژن را جذب کند. آب ساختار کریستالی را می شکند. پس از آلوده شدن، الک نمی تواند بازسازی شود. شما باید به طور کامل زئولیت داخلی را جایگزین کنید و نیاز شدید به فیلتراسیون کلاس ISO 2.4.1 را تقویت کنید.

س: صدای مولد گاز PSA در حین کار چقدر است؟

پاسخ: نویز در درجه اول از فاز اگزوز و دفع ناشی از خروج نیتروژن تحت فشار به اتمسفر است. اکثر سیستم های صنعتی مدرن از صدا خفه کن ها و صدا خفه کن های سنگین یکپارچه استفاده می کنند. این قطعات انفجار اگزوز را سرکوب می کنند و معمولاً سطح صدای عملیاتی را بین 75 تا 85 دسی بل نگه می دارند. این امکان نصب ایمن را در اکثر طبقات تولیدی فعال فراهم می کند.
