يؤدي الاعتماد على السائل السائب أو أسطوانة الأكسجين إلى حدوث تقلبات شديدة في سلسلة التوريد. غالبًا ما تواجه رسوم توصيل مخفية ونفقات صارمة للامتثال للسلامة. يحل التوليد في الموقع هذه المشكلة عن طريق فصل الأكسجين فعليًا عن الهواء المحيط. إنه يحول الأكسجين من مادة استهلاكية باهظة الثمن يتم الاستعانة بمصادر خارجية إلى أداة يمكن التنبؤ بها وتولدها ذاتيًا. نحن نهدف إلى إزالة الغموض عن العمليات الميكانيكية والجزيئية المحددة لـ أ مولد الغاز PSA . يحتاج مهندسو المشتريات والمرافق إلى بيانات واضحة لتقييم ما إذا كانت هذه التكنولوجيا تتوافق مع متطلبات مواقعهم. سوف تكتشف بالضبط كيف تعمل هذه الأنظمة. نحن نستكشف المكونات الأساسية، والقيود المتعلقة بجودة الهواء، والعائد العملي على حسابات الاستثمار. يساعدك فهم هذه المقاييس على مطابقة قدرات المعدات مع متطلبات التدفق والنقاء والبنية التحتية المحددة لديك. من خلال إتقان هذه المبادئ التشغيلية، يمكنك الانتقال بثقة بعيدًا عن نماذج التسليم القديمة وتأمين إمدادات الغاز المستمرة الخاصة بك.
واقع العملية : مولدات الغاز PSA لا 'تصنع' الأكسجين؛ يقومون باستخراجه فعليًا من الهواء المحيط (21% O₂، 78% N₂) باستخدام دورات الضغط المتناوبة.
الترشيح الجزيئي : تقوم المناخل الجزيئية للزيوليت (عادةً 13X أو نوع الليثيوم المتبادل X) بحبس جزيئات النيتروجين بشكل انتقائي بسبب عزمها الرباعي الأعلى، مما يسمح للأكسجين بالمرور بنقاوة عملية تبلغ 90-95%.
القدرة على التنبؤ بالتكلفة : من خلال التخلص من إيجارات الأسطوانات، ومناولة البضائع الخطرة، ورسوم التسليم، تحقق المنشآت عادةً عائدًا على الاستثمار خلال 6 إلى 24 شهرًا للعمليات المستمرة ذات الحجم الكبير (12 إلى 36 شهرًا للتطبيقات الصناعية النموذجية).
قيود التنفيذ : يعتمد طول عمر النظام بشكل كبير على جودة هواء التغذية؛ يجب أن توفر الضواغط هواء يتوافق بشكل صارم مع ISO 8573-1:2010 الفئة 1.2.1 أو المعايير المماثلة (الجسيمات ≥ 0.1 مجم/م⊃3؛ نقطة تكاثف الضغط ≥ -40 درجة مئوية؛ الزيت المتبقي ≥ 0.01 مجم/م⊃3؛) لحماية الزيوليت.
يوضح فهم التسميات متطلبات المنفعة والأثر الميكانيكي للمعدات. يجب أن يفهم مهندسو المنشأة هذه المصطلحات الثلاثة لتخطيط إمداد الهواء المضغوط الخاص بهم بشكل صحيح. نقوم بتحليل الاختصار للكشف عن كيفية عمل العملية على مستوى عالٍ.
تتطلب العملية تغذية ثابتة بالهواء المضغوط. تعمل الأنظمة عادةً بين 4 إلى 8 بار (جم). يؤدي الضغط العالي إلى الفصل الجزيئي داخل الوعاء. وبدون الضغط الكافي، لا يمكن لوسط الفصل أن يمسك بشكل فعال بجزيئات الغاز غير المرغوب فيها. يجب عليك التأكد من أن ضاغط الهواء الخاص بك يوفر تدفقًا ثابتًا عند معدلات الضغط المحددة هذه.
يشير هذا المصطلح إلى الديناميكية المستمرة والمتناوبة بين سفينتي احتواء منفصلتين. وبينما تقوم إحدى الأوعية بتنقية الغاز بشكل فعال، فإن الأخرى تتجدد. إنهم يتأرجحون ذهابًا وإيابًا في إيقاع متزامن. تتحكم الصمامات الآلية في هذا التبديل السريع. يضمن هذا التأرجح المستمر حصولك على تدفق متواصل من الأكسجين في اتجاه مجرى النهر.
يجب عليك التمييز بين الامتزاز والامتصاص. يعمل الامتصاص مثل الإسفنجة التي تمتص الماء إلى حجمه بالكامل. يمثل الامتزاز ظاهرة على مستوى السطح. تلتصق جزيئات الغاز مؤقتًا بالسطح عالي المسامية لوسط الفصل. وبمجرد انخفاض الضغط، تنطلق الجزيئات من السطح. تسمح هذه السمة القابلة للعكس للنظام بالعمل بشكل مستمر لسنوات.
يساعد تقييم الآليات الداخلية المهندسين على فهم الطبيعة المستمرة للمخرجات. كما يوضح أيضًا العمر الافتراضي للمواد الأساسية. يمكننا تقسيم الدورة القياسية إلى ثلاث مراحل متميزة.
مرحلة الامتزاز (البرج أ): يدخل الهواء المضغوط إلى وعاء مملوء بالمناخل الجزيئية للزيوليت. تتميز هذه البلورات الاصطناعية بأحجام مسام موحدة للغاية تبلغ حوالي 10 أنجستروم. يمتلك النيتروجين عزمًا رباعيًا أعلى من الأكسجين. تؤدي هذه السمة الفيزيائية إلى ارتباط النيتروجين بقوة بالزيوليت تحت ضغط مرتفع. الأكسجين، بالإضافة إلى الأرجون، يتجاوز المنخل بالكامل. يقوم النظام بتوجيه هذا الأكسجين المنقى إلى خزان عازل مخصص.
خطوة معادلة الضغط: يصل البرج النشط في النهاية إلى سعته النيتروجينية. قبل تبادل الأدوار، يتم فتح الصمامات الآلية لمعادلة الضغط بين البرجين. هذا يستعيد الغاز الفراغي المضغوط. ينقل الطاقة المحاصرة إلى برج الراحة. تعمل هذه الخطوة البسيطة على تقليل الطاقة التي يحتاجها ضاغط الهواء بشكل كبير. ويراقب المهندسون ذلك لحساب عامل الهواء، الذي يحدد كفاءة النظام في استخدام الطاقة.
مرحلة الامتزاز (البرج ب): يجب أن يتجدد البرج المشبع بالكامل. يقوم النظام بتحرير الضغط الداخلي بسرعة. يؤدي هذا الانخفاض المفاجئ في الضغط إلى كسر الرابطة الجزيئية بين النيتروجين والزيوليت. يقوم النظام بتنفيس النيتروجين المحبوس مباشرة في الغلاف الجوي كعادم. ثم تدخل كمية صغيرة من الأكسجين المنتج إلى الوعاء على شكل 'غاز تطهير'. يقوم هذا المسح بتنظيف الوعاء بالكامل وإعداده للدورة النشطة التالية.
يتطلب منع أخطاء المواصفات تمييز PSA عن التقنيات المماثلة. يؤدي شراء النظام الخاطئ إلى اختناقات مصطنعة أو تضخم فواتير الطاقة. يجب عليك تقييم هذه البدائل بناءً على ظروف موقعك الفريدة.
تستخدم أنظمة الأغشية معدلات تخلل انتقائية من خلال الألياف المجوفة. يستخدم PSA الامتزاز السطحي. أثبتت وحدات الأغشية أنها متينة للغاية في البيئات القاسية والحارة. إنهم يتحملون الاهتزاز جيدًا. ومع ذلك، فإن تكنولوجيا الأغشية تتوج بنقاء أقل. يحقق PSA نقاء أعلى، يصل إلى 95% للأكسجين. يوفر PSA أيضًا عامل هواء أفضل. يستهلك كهرباء أقل لكل متر مكعب من الغاز المنتج.
غالبًا ما تربك المصطلحات المشترين في هذه الصناعة. تشير 'المركزات' عادةً إلى وحدات التوصيل والتشغيل ذات التدفق المنخفض. المستشفيات والأسر استخدامها للعلاج السريري. أنها تفتقر إلى المكونات الثقيلة. تمثل 'المولدات' الصناعية أنظمة قوية مصممة لتلبية متطلبات التصنيع المستمر. إنها تتعامل مع متطلبات الحجم الهائلة وتتميز بأنابيب من الدرجة الصناعية وأجهزة تحكم منطقية قابلة للبرمجة (PLCs).
تتطلب التطبيقات ذات التدفق العالي للغاية اقتصاديات طاقة مختلفة. تستخدم VPSA منافيخ الضغط المنخفض ومضخات التفريغ بدلاً من ضواغط الهواء ذات الضغط العالي. تعمل هذه المساعدة الفراغية على تقليل استهلاك الطاقة الإجمالي على النطاقات الصناعية الكبيرة. كمبدأ توجيهي عام، يصبح VPSA أكثر فعالية من حيث التكلفة من PSA بالنسبة لقدرات الأكسجين التي تزيد عن 30 نانومتر⊃3 تقريبًا؛/ساعة. تشمل تطبيقات VPSA النموذجية تصنيع الصلب (تخصيب الأكسجين في الفرن العالي، وصناعة الصلب في الفرن الكهربائي)، والمعادن غير الحديدية، والمعالجة الكيميائية، ومعالجة المياه على نطاق واسع، وبعض مصانع الزجاج للاحتراق المخصب بالأكسجين. يناسب PSA القياسي معظم تطبيقات التصنيع متوسطة المستوى التي تتطلب ما يصل إلى ~30 نيوتن متر⊃3;/ساعة.
مخطط مقارنة التكنولوجيا
تعتمد مكثفات الأكسجين الطبي أيضًا على PSA ولكنها مصممة لمعدلات تدفق أقل (L10 لتر/دقيقة) وشهادات سريرية. فهي ليست تكنولوجيا امتزاز مختلفة جذريا.
نوع التكنولوجيا |
الآلية الأولية |
أقصى نقاء نموذجي (الأكسجين) |
أفضل سيناريو التطبيق |
|---|---|---|---|
مولد بي اس ايه |
الامتزاز السطحي القائم على الضغط |
ما يصل إلى 95% |
التصنيع الصناعي ذو التدفق المتوسط إلى العالي |
نظام الغشاء |
نفاذية الألياف المجوفة |
30%-40% (إثراء الأكسجين) |
البيئات القاسية والمواقع الخارجية النائية |
مولد VPSA |
الامتزاز بمساعدة الفراغ |
ما يصل إلى 95% |
المنشآت الصناعية واسعة النطاق (ا�ئة والتغليف في الغلاف الجوي المعدل (MAP)، وغسل النيتروجين، وكربنة المشروبات. |
المكثف الطبي |
الامتزاز على نطاق صغير |
90% - 93% |
رعاية فردية للمرضى، ومعدلات تدفق منخفضة |
يساعدك تقييم البصمة المادية على التنفيذ مولدات غاز الأكسجين PSA بنجاح. يجب أن تفهم المعدات الإضافية المطلوبة لدعم الانزلاق الرئيسي. تضمن البنية التحتية المناسبة الموثوقية على المدى الطويل.

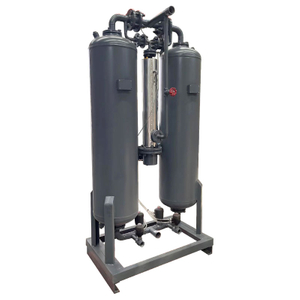

وينطوي التنفيذ على مخاطر محددة. يتحلل المنخل الجزيئي للزيوليت بسرعة إذا تعرض للماء السائل أو الرطوبة العالية المستمرة أو زيت الضاغط. يؤدي التلوث إلى تدمير بنية المسام بشكل دائم. بالنسبة لتطبيقات الأكسجين PSA التي تتطلب مستويات رطوبة تصل إلى -40 درجة مئوية نقطة تكاثف ضغط (الفئة 2 أو أقل)، يعد مجفف الهواء المجفف إلزاميًا - لا يمكن للمجففات المبردة وحدها تحقيق هذا المستوى من الجفاف. للتحكم في الزيت، تعمل مرشحات الدمج على إزالة الزيت السائل والهباء الجوي، في حين يلزم وجود مرحلة إضافية لمرشح الكربون المنشط لإزالة بخار الزيت بشكل فعال. تعمل مرشحات الجسيمات على إزالة جزيئات الغبار تدريجيًا، مع وصول الترشيح النهائي إلى 0.01 ميكرون أو أقل. إن التقليل من المعالجة المسبقة يزيد بشكل كبير من خطر فشل المعدات المبكر.
يمكنك الحصول على الهواء المضغوط بطريقتين مختلفتين حسب المساحة والميزانية الخاصة بك.
داخلي (الكل في واحد): تتميز هذه الوحدات بضواغط مدمجة خالية من الزيت داخل الخزانة. تعمل بشكل أفضل في المساحات الضيقة ومعدلات التدفق المنخفضة، عادةً ما بين 0.5 إلى 3 نيوتن متر⊃3;/ساعة (حوالي 9-53 لتر/دقيقة). تفضلها المرافق لبساطة التوصيل والتشغيل.
خارجي (معياري): تستخدم هذه الأنظمة شبكة الهواء المضغوط الموجودة بالمنشأة. إنها مثالية للتطبيقات الصناعية المتوسطة إلى الثقيلة التي تتطلب من 3 إلى 50 نيوتن متر⊃3;/ساعة أو أكثر. ما عليك سوى توصيل المولد بهواء المصنع الموجود لديك، بشرط أن تتوافق جودة الهواء مع معايير ISO الصارمة المذكورة أعلاه.

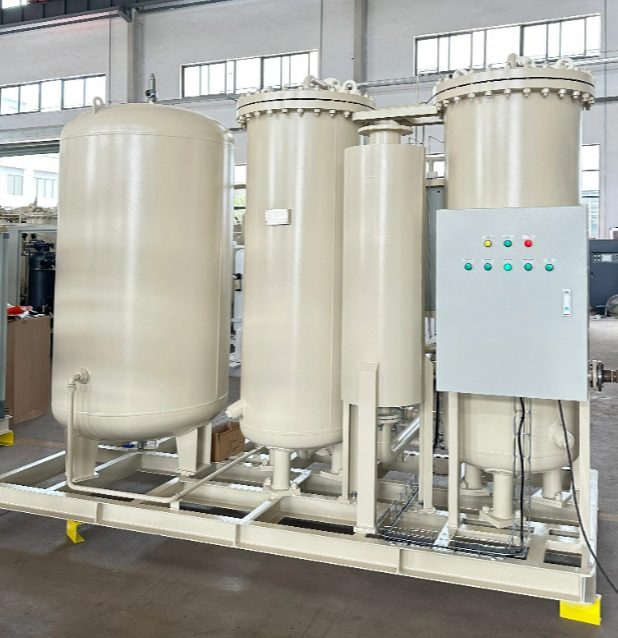

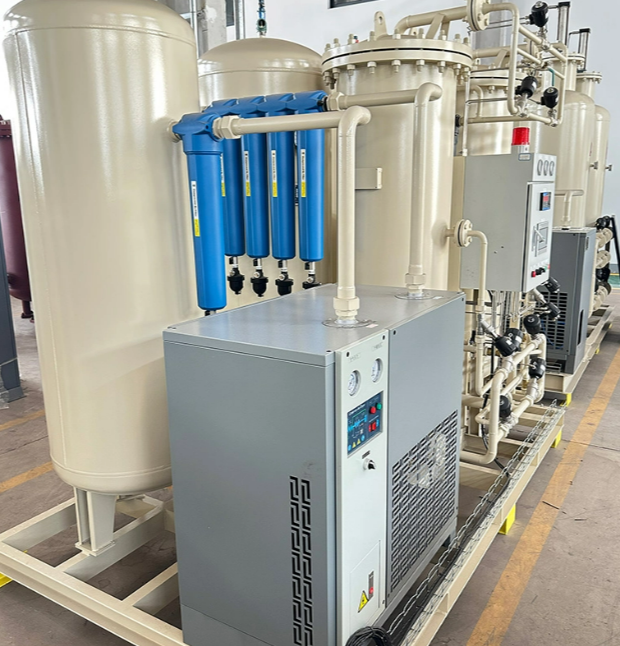

يعمل انزلاق البرج المزدوج كوحدة الفصل الأساسية. ويضم الصمامات والأنابيب وأسرّة الزيوليت. بجواره مباشرة يوجد خزان استقبال الأكسجين في اتجاه مجرى النهر. يعمل هذا الخزان العازل على تخفيف نبضات التدفق الناتجة عن دورات البرج المتناوبة. إنه يضمن حصولك على ضغط تسليم ثابت تمامًا عند نقطة التطبيق الخاصة بك.
تعتمد المولدات الحديثة على وحدة التحكم المنطقية القابلة للبرمجة المتكاملة (PLC). يقوم PLC بإدارة المراقبة الآلية عبر النظام بأكمله. فهو يتتبع نقاء الغاز الحي، وانخفاض الضغط الداخلي، وتوقيت الدورة. إذا انخفضت النقاء إلى ما دون الحد المعين الخاص بك، فإن PLC يطلق إنذارًا أو يقوم تلقائيًا بتنفيس الغاز غير المطابق للمواصفات. تمنع هذه الأتمتة الغاز الملوث من الوصول إلى عملياتك الحيوية.
إن صياغة المبررات المالية تساعد الإدارة على الموافقة على الانتقال إلى التوليد في الموقع. يجب عليك موازنة النفقات الرأسمالية المقدمة مقابل المدخرات التشغيلية طويلة الأجل.
تتطلب متطلبات النقاء الأعلى أوقات امتزاز أطول أو ضغوط أعلى. وهذا يقلل بطبيعته من إجمالي حجم إنتاجية الماكينة. يؤدي تحديد نسبة نقاء 95% عندما يتطلب التطبيق 90% فقط إلى إنشاء فخ مالي. إنه يؤدي إلى تضخيم تكاليف رأس المال وتكاليف التشغيل اليومية بشكل مصطنع. يجب عليك اختبار تطبيقك المحدد للعثور على الحد الأدنى من النقاء القابل للتطبيق. شراء ضاغط أكبر للوصول إلى مستوى نقاء غير ضروري يهدر الميزانية.
تتطلب هذه الأنظمة إجراءات صيانة واضحة ولكن صارمة. تتطلب عناصر التصفية في المنبع للمولد الاستبدال كل 6 إلى 12 شهرًا. يمكن أن يؤدي إهمال هذه المرشحات إلى إدخال الرطوبة أو الملوثات إلى النظام. في ظل ظروف تغذية الهواء المثالية التي تفي بمعايير ISO 8573-1:2010 الفئة 1.2.1، يمكن أن يستمر الزيوليت 13X نظريًا من 30.000 إلى 40.000 ساعة متواصلة - ما يقرب من 3.5 إلى 4.5 سنوات من التشغيل على مدار الساعة طوال أيام الأسبوع قبل الحاجة إلى إعادة التعبئة. ومع ذلك، يعتمد العمر الفعلي بشكل كبير على جودة هواء التغذية، ودرجة حرارة التشغيل، وتكرار الدورات. أي دخول للمياه السائلة، أو الرطوبة الزائدة، أو التلوث النفطي يمكن أن يؤدي إلى تقصير هذا العمر بشكل كبير.
يؤدي الانتقال بعيدًا عن تسليم الغاز إلى التخلص من كومة النفقات المخفية بالكامل. لم تعد تدفع تكلفة الغاز السائبة الأساسية. ستتوقف فورًا عن دفع رسوم استئجار الأسطوانة الشهرية. يمكنك إلغاء رسوم مناولة النقل الخطر (ADR). يمكنك أيضًا التخلص من النفقات الإدارية لإدارة أوامر الشراء المستمرة وجداول التسليم. عادةً ما تحقق المرافق عائد الاستثمار في غضون 6 إلى 24 شهرًا للعمليات المستمرة ذات الحجم الكبير، مع كون 12 إلى 36 شهرًا نطاقًا أكثر واقعية للتطبيقات الصناعية النموذجية اعتمادًا على استهلاك الأكسجين اليومي، ومعدلات الكهرباء المحلية، وتكاليف الغاز التي يتم تسليمها حاليًا. يعتمد الجدول الزمني الدقيق بشكل كبير على استخدامك اليومي لحجم الغاز.
تستفيد الصناعات المختلفة من التوليد في الموقع لحماية هوامش ربحها وتحسين التحكم في العمليات. فيما يلي بعض الأمثلة المتخصصة:
أجهزة هضم الغاز الحيوي ومنتجات الألبان: يقوم المشغلون بحقن جرعة صغيرة من الأكسجين في أجهزة الهضم اللاهوائية. يتحكم مستوى الأكسجين الدقيق هذا في إزالة الكبريت. فهو يحسن البيئات الميكروبية، مما يجعل إنتاج الغاز الحيوي أكثر كفاءة.
نفخ وتصنيع الزجاج: يحتاج الحرفيون ومصانع الزجاج الصناعية إلى غاز احتراق نظيف وعالي الحرارة. ويوفر التوليد في الموقع ذلك دون انقطاع في تغيير الأسطوانة، مما يمنع الانخفاض المكلف في درجات الحرارة في الفرن.
تربية الأحياء المائية ومعالجة المياه: تعتمد عمليات تربية الأسماك عالية الكثافة على الأكسجين المذاب لبقاء المخزون. تستخدم محطات معالجة المياه البلدية الأكسجين لقمع نمو البكتيريا الضارة في مياه الصرف الصحي. يوفر التوليد في الموقع سلسلة توريد غير قابلة للكسر لهذه الضوابط البيئية الهامة.
يوفر التحول من شراء الغاز إلى إنتاج الغاز مزايا تشغيلية هائلة. فهو يزيل بشكل دائم لوجستيات التسليم ورسوم الإيجار وبروتوكولات التعامل الخطرة من منشأتك. ومع ذلك، فإن نجاح تركيب مولد الغاز PSA يعتمد بشكل كبير على الإعداد. يجب عليك مراجعة متطلبات تدفق الذروة الحالية بدقة. يجب عليك أيضًا الالتزام بضمان جودة هواء التغذية النقية لحماية المناخل الجزيئية الداخلية. يؤدي التسريع في عملية المواصفات إلى معدات كبيرة الحجم وإهدار رأس المال.
ننصحك بإجراء تدقيق شامل للغاز في الموقع على الفور. قم بقياس متطلبات الضغط بدقة، وتتبع معدلات التدفق القصوى، وحدد الحد الأدنى المطلق للنقاء المقبول. استخدم هذه البيانات كخط الأساس الخاص بك. يؤدي إكمال هذه الخطوة التالية المطلوبة إلى إعدادك لطلب تحديد حجم البائع وعروض الأسعار بدقة.
ج: تبلغ نسبة نقاء أنظمة PSA للأكسجين القياسية حوالي 95%. يحتوي الهواء المحيط على ما يقرب من 1% من الأرجون. أثناء عملية الامتزاز، يتركز الأرجون بجانب الأكسجين لأن الزيوليت لا يحبسه بسهولة. ويتطلب الوصول إلى 99% أو أعلى عمليات تنقية ثانوية متخصصة. تظل هذه الخطوات الثانوية باهظة التكلفة بالنسبة لمعظم التطبيقات الصناعية القياسية.
ج: الماء السائل أو الزيت الضاغط يسبب فشلا ذريعا في مسام الزيوليت. يغطي الزيت السطح، مما يؤدي إلى عمى المادة بشكل دائم بحيث لا تتمكن من امتصاص النيتروجين. الماء يكسر البنية البلورية. وبمجرد تلوثه، لا يمكن للمنخل أن يتجدد. يجب عليك استبدال الزيوليت الداخلي بالكامل، مما يعزز الحاجة الصارمة لترشيح ISO Class 2.4.1.
ج: ينبع الضجيج في المقام الأول من مرحلة العادم والامتزاز عند فتحات تهوية النيتروجين المضغوط في الغلاف الجوي. تستخدم معظم الأنظمة الصناعية الحديثة كاتمات الصوت وكواتم الصوت المدمجة للخدمة الشاقة. تقوم هذه المكونات بقمع انفجار العادم، وعادةً ما تحافظ على مستويات الضوضاء التشغيلية بين 75 و85 ديسيبل. وهذا يسمح بالتركيب الآمن على أرضيات التصنيع الأكثر نشاطًا.
