Sự phụ thuộc vào lượng lớn oxy hoặc chất lỏng được giao sẽ gây ra sự biến động nghiêm trọng trong chuỗi cung ứng. Bạn thường phải đối mặt với phí giao hàng ẩn và chi phí tuân thủ an toàn nghiêm ngặt. Việc tạo ra tại chỗ giải quyết vấn đề này bằng cách tách oxy khỏi không khí xung quanh một cách vật lý. Nó chuyển oxy từ một vật tư tiêu hao đắt tiền, thuê ngoài thành một tiện ích tự tạo ra có thể dự đoán được. Chúng tôi mong muốn làm sáng tỏ các quá trình cơ học và phân tử cụ thể của một Máy tạo khí PSA . Các kỹ sư mua sắm và cơ sở cần dữ liệu rõ ràng để đánh giá xem công nghệ này có phù hợp với nhu cầu tại địa điểm của họ hay không. Bạn sẽ khám phá chính xác cách thức hoạt động của các hệ thống này. Chúng tôi khám phá các thành phần cốt lõi, những hạn chế về chất lượng không khí và lợi tức thực tế từ các tính toán đầu tư. Việc hiểu các số liệu này giúp bạn kết hợp khả năng của thiết bị với các yêu cầu về lưu lượng, độ tinh khiết và cơ sở hạ tầng cụ thể của bạn. Bằng cách nắm vững các nguyên tắc vận hành này, bạn có thể tự tin chuyển đổi khỏi các mô hình phân phối lỗi thời và đảm bảo nguồn cung cấp khí đốt liên tục của riêng mình.
Thực tế quy trình : Máy tạo khí PSA không 'sản xuất' oxy; họ chiết xuất nó một cách vật lý từ không khí xung quanh (21% O₂, 78% N₂) bằng cách sử dụng các chu trình áp suất xen kẽ.
Lọc phân tử : Các sàng phân tử Zeolit (thường là loại X 13X hoặc loại X trao đổi lithium) bẫy có chọn lọc các phân tử nitơ do mô men tứ cực cao hơn của chúng, cho phép oxy đi qua ở độ tinh khiết thực tế là 90–95%.
Khả năng dự đoán chi phí : Bằng cách loại bỏ phí thuê xi lanh, xử lý ADR (hàng nguy hiểm) và phí giao hàng, các cơ sở thường đạt được ROI trong 6 đến 24 tháng khi vận hành liên tục với khối lượng lớn (12 đến 36 tháng đối với các ứng dụng công nghiệp điển hình).
Ràng buộc triển khai : Tuổi thọ của hệ thống phụ thuộc rất nhiều vào chất lượng không khí cấp; máy nén phải cung cấp không khí đạt tiêu chuẩn ISO 8573-1:2010 Class 1.2.1 hoặc tiêu chuẩn tương đương (hạt ≤ 0,1 mg/m³; điểm sương áp suất ≤ -40°C; dầu cặn ≤ 0,01 mg/m³) để bảo vệ zeolit.
Việc hiểu danh pháp sẽ làm rõ các yêu cầu về tiện ích và dấu chân cơ học của thiết bị. Các kỹ sư cơ sở phải nắm được ba thuật ngữ này để lập kế hoạch cung cấp khí nén hợp lý. Chúng tôi chia nhỏ từ viết tắt để tiết lộ cách thức hoạt động của quy trình ở mức cao.
Quá trình này đòi hỏi một lượng khí nén ổn định. Hệ thống thường hoạt động trong khoảng từ 4 đến 8 Bar(g). Áp suất cao hơn thúc đẩy sự phân tách phân tử bên trong bình. Nếu không có áp suất thích hợp, môi trường phân tách không thể giữ được các phân tử khí không mong muốn một cách hiệu quả. Bạn phải đảm bảo máy nén khí của bạn cung cấp dòng chảy ổn định ở các mức áp suất cụ thể này.
Thuật ngữ này đề cập đến động lực liên tục, luân phiên giữa hai thùng chứa riêng biệt. Trong khi một bình tích cực làm sạch khí thì bình kia sẽ tái tạo. Họ đu đưa qua lại theo nhịp điệu đồng bộ. Van tự động kiểm soát việc chuyển đổi nhanh chóng này. Sự xoay chuyển liên tục này đảm bảo bạn nhận được luồng oxy xuôi dòng không bị gián đoạn.
Bạn phải phân biệt sự hấp phụ với sự hấp thụ. Sự hấp thụ hoạt động giống như một miếng bọt biển hút nước vào toàn bộ thể tích của nó. Sự hấp phụ đại diện cho một hiện tượng ở cấp độ bề mặt. Các phân tử khí tạm thời bám vào bề mặt có độ xốp cao của môi trường phân tách. Khi áp suất giảm xuống, các phân tử sẽ thoát ra khỏi bề mặt. Đặc điểm có thể đảo ngược này cho phép hệ thống chạy liên tục trong nhiều năm.
Đánh giá cơ chế bên trong giúp các kỹ sư hiểu được tính chất liên tục của đầu ra. Nó cũng làm rõ tuổi thọ của vật liệu cốt lõi. Chúng ta có thể chia chu kỳ tiêu chuẩn thành ba giai đoạn riêng biệt.
Giai đoạn hấp phụ (Tháp A): Khí nén đi vào bình chứa đầy sàng phân tử Zeolite. Những tinh thể tổng hợp này có kích thước lỗ cực kỳ đồng đều khoảng 10 angstrom. Nitơ có mô men tứ cực cao hơn oxy. Đặc điểm vật lý này khiến nitơ liên kết mạnh với zeolit dưới áp suất cao. Oxy, cùng với vết argon, hoàn toàn đi qua sàng. Hệ thống dẫn oxy tinh khiết này vào bể đệm chuyên dụng.
Bước cân bằng áp suất: Tháp hoạt động cuối cùng sẽ đạt đến công suất nitơ. Trước khi đổi vai trò, các van tự động mở ra để cân bằng áp suất giữa hai tòa tháp. Điều này thu hồi khí rỗng có áp suất. Nó chuyển năng lượng bị mắc kẹt đến tháp nghỉ ngơi. Bước đơn giản này làm giảm đáng kể năng lượng cần thiết cho máy nén khí. Các kỹ sư theo dõi điều này để tính toán Hệ số không khí, xác định hiệu quả sử dụng năng lượng của hệ thống.
Giai đoạn giải hấp (Tháp B): Tháp bão hòa hoàn toàn phải tái sinh. Hệ thống nhanh chóng giải phóng áp suất bên trong. Sự giảm áp suất đột ngột này phá vỡ liên kết phân tử giữa nitơ và zeolit. Hệ thống thải nitơ bị giữ lại trực tiếp vào khí quyển dưới dạng khí thải. Sau đó, một lượng nhỏ oxy được tạo ra sẽ đi vào bình dưới dạng 'khí thanh lọc.'. Quá trình quét này sẽ làm sạch hoàn toàn bình và chuẩn bị cho chu kỳ hoạt động tiếp theo.
Việc ngăn chặn các lỗi đặc tả đòi hỏi phải phân biệt PSA với các công nghệ tương tự. Mua sai hệ thống sẽ dẫn đến tắc nghẽn nhân tạo hoặc hóa đơn năng lượng tăng cao. Bạn phải đánh giá các lựa chọn thay thế này dựa trên điều kiện trang web duy nhất của bạn.
Hệ thống màng sử dụng tốc độ thẩm thấu có chọn lọc thông qua các sợi rỗng. PSA sử dụng sự hấp phụ bề mặt. Các đơn vị màng chứng tỏ độ bền cao trong môi trường nóng và khắc nghiệt. Họ chịu đựng rung động tốt. Tuy nhiên, công nghệ màng bị hạn chế ở độ tinh khiết thấp hơn. PSA đạt được độ tinh khiết cao hơn, đạt tới 95% đối với oxy. PSA cũng cung cấp Hệ số không khí tốt hơn. Nó tiêu thụ ít điện hơn trên mỗi mét khối khí sản xuất.
Thuật ngữ thường gây nhầm lẫn cho người mua trong ngành này. 'Bộ tập trung' thường biểu thị các thiết bị cắm và chạy dòng chảy thấp. Các bệnh viện và hộ gia đình sử dụng chúng để điều trị lâm sàng. Họ thiếu các thành phần nặng. 'Máy phát điện' công nghiệp đại diện cho các hệ thống mạnh mẽ được thiết kế để đáp ứng nhu cầu sản xuất liên tục. Chúng xử lý các yêu cầu về khối lượng lớn và có bộ điều khiển logic lập trình và đường ống cấp công nghiệp (PLC).
Các ứng dụng có dòng chảy cực cao đòi hỏi tính kinh tế năng lượng khác nhau. VPSA sử dụng máy thổi và bơm chân không áp suất thấp thay vì máy nén khí áp suất cao. Hỗ trợ chân không này làm giảm mức tiêu thụ điện năng tổng thể ở quy mô công nghiệp lớn. Theo hướng dẫn chung, VPSA trở nên tiết kiệm chi phí hơn PSA đối với công suất oxy trên khoảng 30 Nm³/h. Các ứng dụng VPSA điển hình bao gồm sản xuất thép (làm giàu oxy lò cao, luyện thép lò điện), luyện kim màu, xử lý hóa học, xử lý nước quy mô lớn và một số nhà máy thủy tinh để đốt cháy giàu oxy. PSA tiêu chuẩn phù hợp với hầu hết các ứng dụng sản xuất tầm trung yêu cầu lên tới ~30 Nm³/h.
Biểu đồ so sánh công nghệ
Máy tạo oxy y tế cũng dựa trên PSA nhưng được thiết kế cho tốc độ dòng chảy thấp hơn (dưới 10 L/phút) và được chứng nhận lâm sàng. Về cơ bản, chúng không phải là một công nghệ hấp phụ khác biệt.
Loại công nghệ |
Cơ chế chính |
Độ tinh khiết tối đa điển hình (Oxy) |
Kịch bản ứng dụng tốt nhất |
|---|---|---|---|
Máy phát điện PSA |
Hấp phụ bề mặt dựa trên áp suất |
Lên đến 95% |
Sản xuất công nghiệp dòng chảy từ trung bình đến cao |
Hệ thống màng |
Sự thẩm thấu của sợi rỗng |
30%–40% (làm giàu oxy) |
Môi trường khắc nghiệt, địa điểm ngoài trời xa xôi |
Máy phát điện VPSA |
Giải hấp hỗ trợ chân không |
Lên đến 95% |
Các nhà máy công nghiệp quy mô lớn (thép, hóa chất, khí sinh học có tốc độ dòng chảy thường vượt quá 2.000+ Nm³/h) |
Máy tập trung y tế |
Hấp phụ quy mô nhỏ |
90% - 93% |
Chăm sóc bệnh nhân cá nhân, tốc độ dòng chảy thấp |
Đánh giá dấu chân vật lý giúp bạn thực hiện máy tạo khí oxy psa thành công. Bạn phải hiểu rõ các thiết bị phụ trợ cần thiết để hỗ trợ cầu trượt chính. Cơ sở hạ tầng phù hợp đảm bảo độ tin cậy lâu dài.
Việc thực hiện mang theo những rủi ro cụ thể. Sàng phân tử zeolite phân hủy nhanh chóng nếu tiếp xúc với nước lỏng, độ ẩm cao hoặc dầu máy nén. Ô nhiễm vĩnh viễn làm hỏng cấu trúc lỗ chân lông. Đối với các ứng dụng oxy PSA yêu cầu độ ẩm xuống điểm sương áp suất -40°C (Loại 2 trở xuống), máy sấy không khí hút ẩm là bắt buộc - chỉ riêng máy sấy lạnh không thể đạt được mức độ khô này. Để kiểm soát dầu, các bộ lọc kết hợp sẽ loại bỏ dầu lỏng và bình xịt, trong khi cần có giai đoạn lọc than hoạt tính bổ sung để loại bỏ hơi dầu một cách hiệu quả. Bộ lọc hạt loại bỏ dần dần các hạt bụi, với mức lọc cuối cùng xuống tới 0,01 micron hoặc mịn hơn. Bỏ qua việc xử lý trước làm tăng đáng kể nguy cơ hỏng hóc thiết bị sớm.
Bạn có thể lấy nguồn khí nén theo hai cách khác nhau tùy thuộc vào không gian và ngân sách của bạn.
Bên trong (Tất cả trong một): Các thiết bị này có máy nén không dầu tích hợp bên trong tủ. Chúng hoạt động tốt nhất trong không gian chật hẹp và tốc độ dòng chảy thấp hơn, thường từ 0,5 đến 3 Nm³/h (khoảng 9–53 L/phút). Các cơ sở thích chúng vì tính đơn giản của plug-and-play.
Bên ngoài (Mô-đun): Các hệ thống này sử dụng mạng khí nén hiện có của cơ sở. Chúng tỏ ra lý tưởng cho các ứng dụng công nghiệp từ trung bình đến nặng cần 3 đến 50 Nm³/h trở lên. Bạn chỉ cần kết nối máy phát điện với không khí hiện có của nhà máy, miễn là chất lượng không khí đáp ứng các tiêu chuẩn ISO nghiêm ngặt nêu trên.

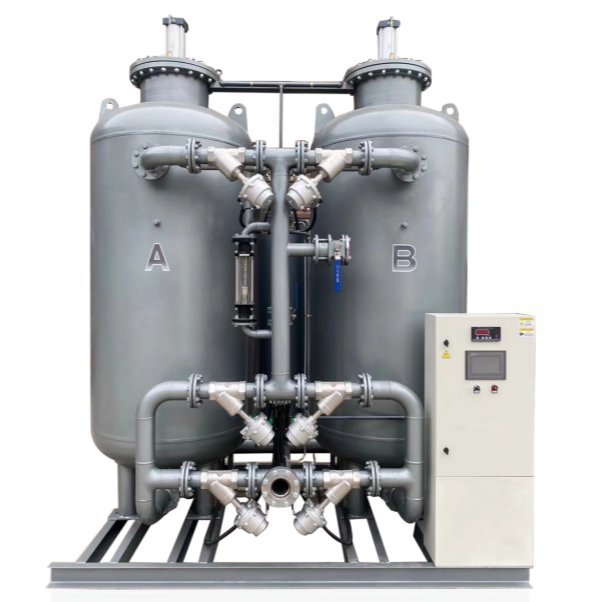

Thanh trượt của tháp đôi đóng vai trò là bộ phận tách lõi. Nó chứa các van, đường ống và lớp zeolit. Ngay bên cạnh nó là bình thu oxy ở hạ lưu. Bể đệm này làm giảm các xung dòng chảy do chu kỳ tháp xen kẽ gây ra. Nó đảm bảo bạn nhận được áp suất phân phối xuôi dòng hoàn toàn ổn định tại điểm ứng dụng của bạn.
Các máy phát điện hiện đại dựa vào Bộ điều khiển logic khả trình (PLC) tích hợp. PLC quản lý việc giám sát tự động trên toàn bộ hệ thống. Nó theo dõi độ tinh khiết của khí sống, độ giảm áp suất bên trong và thời gian chu kỳ. Nếu độ tinh khiết giảm xuống dưới ngưỡng chỉ định của bạn, PLC sẽ kích hoạt cảnh báo hoặc tự động xả khí ngoài thông số kỹ thuật. Quá trình tự động hóa này ngăn chặn khí ô nhiễm tiếp cận các quy trình quan trọng của bạn.
Việc đưa ra cơ sở lý luận về tài chính giúp ban quản lý phê duyệt việc chuyển đổi sang sản xuất tại chỗ. Bạn phải cân bằng chi phí vốn trả trước với khoản tiết kiệm hoạt động dài hạn.
Yêu cầu độ tinh khiết cao hơn đòi hỏi thời gian hấp phụ dài hơn hoặc áp suất cao hơn. Điều này vốn đã làm giảm tổng sản lượng âm lượng của máy. Việc chỉ định độ tinh khiết 95% khi ứng dụng chỉ yêu cầu 90% sẽ tạo ra một cái bẫy tài chính. Nó làm tăng giả tạo cả chi phí vốn và chi phí hoạt động hàng ngày của bạn. Bạn phải kiểm tra ứng dụng cụ thể của mình để tìm ra độ tinh khiết khả thi tối thiểu. Mua một máy nén lớn hơn để đạt được mức độ tinh khiết không cần thiết sẽ gây lãng phí ngân sách.
Những hệ thống này yêu cầu quy trình bảo trì đơn giản nhưng nghiêm ngặt. Các bộ phận lọc ở thượng nguồn của máy phát điện cần được thay thế sau mỗi 6 đến 12 tháng. Việc bỏ qua các bộ lọc này có thể đưa độ ẩm hoặc chất gây ô nhiễm vào hệ thống. Trong điều kiện không khí cấp liệu lý tưởng đáp ứng ISO 8573-1:2010 Loại 1.2.1, Zeolite 13X về mặt lý thuyết có thể tồn tại từ 30.000 đến 40.000 giờ liên tục - khoảng 3,5 đến 4,5 năm hoạt động 24/7 trước khi yêu cầu đóng gói lại. Tuy nhiên, tuổi thọ thực tế phụ thuộc nhiều vào chất lượng không khí cấp, nhiệt độ vận hành và tần suất đạp xe. Bất kỳ sự xâm nhập nào của nước lỏng, độ ẩm quá mức hoặc ô nhiễm dầu đều có thể rút ngắn đáng kể tuổi thọ này.
Việc chuyển đổi khỏi khí được giao sẽ loại bỏ toàn bộ chi phí tiềm ẩn. Bạn không còn phải trả chi phí gas lớn cơ bản nữa. Bạn ngay lập tức ngừng trả phí thuê xi lanh hàng tháng. Bạn loại bỏ phí xử lý vận chuyển nguy hiểm (ADR). Bạn cũng loại bỏ được chi phí hành chính trong việc quản lý các đơn đặt hàng liên tục và lịch giao hàng. Các cơ sở thường đạt được ROI trong 6 đến 24 tháng đối với các hoạt động liên tục với khối lượng lớn, trong đó 12 đến 36 tháng là phạm vi thực tế hơn đối với các ứng dụng công nghiệp điển hình tùy thuộc vào mức tiêu thụ oxy hàng ngày, giá điện địa phương và chi phí khí đốt hiện tại. Dòng thời gian chính xác phụ thuộc rất nhiều vào lượng gas sử dụng hàng ngày hiện tại của bạn.
Nhiều ngành công nghiệp khác nhau tận dụng việc tạo tại chỗ để bảo vệ tỷ suất lợi nhuận của họ và cải thiện khả năng kiểm soát quy trình. Dưới đây là một vài ví dụ chuyên biệt:
Khí sinh học & Máy phân hủy sữa: Vận hành oxy liều lượng nhỏ vào bể phân hủy kỵ khí. Mức oxy chính xác này kiểm soát quá trình khử lưu huỳnh. Nó tối ưu hóa môi trường vi sinh vật, giúp sản xuất khí sinh học hiệu quả hơn nhiều.
Thổi & Sản xuất Thủy tinh: Các nghệ nhân và nhà máy thủy tinh công nghiệp yêu cầu khí đốt sạch, nhiệt độ cao. Việc tạo ra tại chỗ giúp việc này không bị gián đoạn khi chuyển đổi xi lanh, ngăn chặn sự giảm nhiệt độ gây tốn kém trong lò.
Nuôi trồng thủy sản & xử lý nước: Hoạt động nuôi cá mật độ cao dựa vào oxy hòa tan để tồn tại. Các nhà máy xử lý nước thành phố sử dụng oxy để ngăn chặn sự phát triển của vi khuẩn có hại trong nước thải. Việc tạo ra tại chỗ cung cấp một chuỗi cung ứng không thể phá vỡ cho các biện pháp kiểm soát môi trường quan trọng này.
Việc chuyển đổi từ thu mua khí đốt sang sản xuất khí đốt mang lại lợi ích vận hành to lớn. Nó loại bỏ vĩnh viễn dịch vụ hậu cần giao hàng, phí thuê và các quy trình xử lý nguy hiểm khỏi cơ sở của bạn. Tuy nhiên, sự thành công của việc lắp đặt máy tạo khí PSA phụ thuộc rất nhiều vào sự chuẩn bị. Bạn phải kiểm tra chính xác nhu cầu lưu lượng cao điểm hiện tại của mình. Bạn cũng phải cam kết đảm bảo chất lượng không khí cấp nguyên sơ để bảo vệ các sàng phân tử bên trong. Việc gấp rút quy trình kỹ thuật dẫn đến thiết bị quá khổ và lãng phí vốn.
Chúng tôi khuyên bạn nên tiến hành kiểm tra khí toàn diện tại địa điểm ngay lập tức. Đo lường các yêu cầu áp suất chính xác của bạn, theo dõi tốc độ dòng chảy cao nhất và xác định độ tinh khiết tối thiểu tuyệt đối có thể chấp nhận được của bạn. Sử dụng dữ liệu này làm cơ sở của bạn. Việc hoàn thành bước tiếp theo bắt buộc này sẽ giúp bạn chuẩn bị cho việc yêu cầu báo giá và định cỡ nhà cung cấp chính xác.
Trả lời: Hệ thống PSA oxy tiêu chuẩn đạt độ tinh khiết khoảng 95%. Không khí xung quanh chứa khoảng 1% argon. Trong quá trình hấp phụ, argon tập trung cùng với oxy vì zeolit không dễ dàng giữ lại nó. Để đạt được 99% trở lên đòi hỏi phải có quy trình tinh chế thứ cấp chuyên biệt. Các bước thứ cấp này vẫn có chi phí rất cao đối với hầu hết các ứng dụng công nghiệp tiêu chuẩn.
Trả lời: Nước lỏng hoặc dầu máy nén gây ra sự cố nghiêm trọng cho các lỗ rỗng zeolit. Dầu phủ lên bề mặt, làm mờ vĩnh viễn vật liệu để nó không thể hấp thụ nitơ nữa. Nước phá vỡ cấu trúc tinh thể. Một khi bị ô nhiễm, sàng không thể tái sinh. Bạn phải thay thế hoàn toàn zeolite bên trong, củng cố nhu cầu nghiêm ngặt về lọc ISO Loại 2.4.1.
Trả lời: Tiếng ồn chủ yếu bắt nguồn từ giai đoạn xả và giải hấp khi nitơ điều áp thoát vào khí quyển. Hầu hết các hệ thống công nghiệp hiện đại đều sử dụng bộ giảm âm và bộ giảm thanh hạng nặng tích hợp. Các bộ phận này ngăn chặn tiếng nổ của khí thải, thường giữ mức tiếng ồn khi vận hành ở mức từ 75 đến 85 decibel. Điều này cho phép lắp đặt an toàn trên hầu hết các tầng sản xuất đang hoạt động.
