Görüntüleme: 0 Yazar: Site Editörü Yayınlanma Zamanı: 2026-05-18 Kaynak: Alan
Teslim edilen toplu sıvı veya tüp oksijene güvenmek, tedarik zincirinde ciddi dalgalanmalara neden olur. Sıklıkla gizli teslimat ücretleri ve katı güvenlik uyumluluğu yüküyle karşı karşıya kalırsınız. Yerinde üretim, oksijeni ortam havasından fiziksel olarak ayırarak bu sorunu çözer. Oksijeni dış kaynaklı, pahalı bir sarf malzemesinden öngörülebilir, kendi kendine üretilen bir faydaya dönüştürür. Bir maddenin belirli mekanik ve moleküler süreçlerinin gizemini açığa çıkarmayı amaçlıyoruz. PSA Gaz Jeneratörü . Tedarik ve tesis mühendisleri, bu teknolojinin saha talepleriyle uyumlu olup olmadığını değerlendirmek için net verilere ihtiyaç duyuyor. Bu sistemlerin tam olarak nasıl çalıştığını keşfedeceksiniz. Temel bileşenleri, hava kalitesi kısıtlamalarını ve pratik yatırım getirisi hesaplamalarını araştırıyoruz. Bu ölçümleri anlamak, ekipman yeteneklerini özel akış, saflık ve altyapı gereksinimlerinize göre eşleştirmenize yardımcı olur. Bu operasyonel ilkelere hakim olarak, modası geçmiş dağıtım modellerinden güvenle uzaklaşabilir ve kendi sürekli gaz tedarikinizi güvence altına alabilirsiniz.
Proses Gerçekliği : PSA gaz jeneratörleri oksijen 'üretmez'; alternatif basınç döngüleri kullanarak onu fiziksel olarak ortam havasından (%21 O₂, %78 N₂) çıkarırlar.
Moleküler Filtrasyon : Zeolit moleküler elekler (tipik olarak 13X veya lityum değiştirilmiş X tipi), daha yüksek dört kutuplu momentleri nedeniyle nitrojen moleküllerini seçici olarak yakalar ve oksijenin %90-95'lik pratik saflıklarda geçmesine izin verir.
Maliyet Tahmin Edilebilirliği : Tüp kiralama, ADR (tehlikeli mallar) elleçleme ve teslimat ücretlerini ortadan kaldıran tesisler, sürekli yüksek hacimli operasyonlar için genellikle 6 ila 24 ay içinde (tipik endüstriyel uygulamalar için 12 ila 36 ay) yatırım getirisi elde eder.
Uygulama Kısıtlaması : Sistemin ömrü büyük ölçüde besleme havası kalitesine bağlıdır; uygun hava sağlamalıdır . ISO 8573-1:2010 Sınıf 1.2.1 veya eşdeğer standartlara (partiküller ≤ 0,1 mg/m³; basınç çiğlenme noktası ≤ -40°C; artık yağ ≤ 0,01 mg/m³) zeoliti korumak için kompresörler kesinlikle
İsimlendirmeyi anlamak, ekipmanın kullanım gereksinimlerini ve mekanik ayak izini açıklığa kavuşturur. Tesis mühendislerinin basınçlı hava tedariklerini doğru şekilde planlamak için bu üç terimi kavramaları gerekir. Sürecin yüksek düzeyde nasıl işlediğini ortaya çıkarmak için kısaltmayı parçalara ayırıyoruz.
İşlem, sürekli bir basınçlı hava beslemesi gerektirir. Sistemler tipik olarak 4 ila 8 Bar(g) arasında çalışır. Daha yüksek basınç, kabın içindeki moleküler ayrımı tetikler. Yeterli basınç olmadan ayırma ortamı istenmeyen gaz moleküllerini etkili bir şekilde tutamaz. Hava kompresörünüzün bu belirli basınç değerlerinde istikrarlı bir akış sağladığından emin olmalısınız.
Bu terim, iki ayrı muhafaza kabı arasındaki sürekli, alternatif dinamiği ifade eder. Bir kap gazı aktif olarak arındırırken diğeri yenileniyor. Senkronize bir ritimle ileri geri sallanırlar. Otomatik valfler bu hızlı geçişi kontrol eder. Bu sürekli salınım, aşağı yönde kesintisiz bir oksijen akışı almanızı garanti eder.
Adsorpsiyonu emilimden ayırt etmelisiniz. Emme, suyu tüm hacmine kadar emen bir sünger gibi davranır. Adsorpsiyon yüzey düzeyinde bir olguyu temsil eder. Gaz molekülleri, ayırma ortamının oldukça gözenekli yüzeyine geçici olarak yapışır. Basınç düştüğünde moleküller yüzeyden ayrılır. Bu geri döndürülebilir özellik, sistemin yıllarca sürekli çalışmasına olanak tanır.
İç mekaniği değerlendirmek, mühendislerin çıktının sürekli doğasını anlamalarına yardımcı olur. Aynı zamanda çekirdek malzemelerin ömrünü de açıklığa kavuşturur. Standart döngüyü üç ayrı aşamaya ayırabiliriz.
Adsorpsiyon Aşaması (Kule A): Basınçlı hava, Zeolit moleküler eleklerle dolu bir kaba girer. Bu sentetik kristaller, yaklaşık 10 angstromluk son derece düzgün gözenek boyutlarına sahiptir. Azot oksijenden daha yüksek bir dört kutuplu momente sahiptir. Bu fiziksel özellik, nitrojenin yüksek basınç altında zeolite güçlü bir şekilde bağlanmasına neden olur. Oksijen, eser miktardaki argonla birlikte süzgeci tamamen atlar. Sistem bu saflaştırılmış oksijeni özel bir tampon tankına yönlendirir.
Basınç Eşitleme Adımı: Aktif kule sonunda nitrojen kapasitesine ulaşır. Rolleri değiştirmeden önce, iki kule arasındaki basıncı eşitlemek için otomatik valfler açılır. Bu, basınçlı boş gazı geri kazandırır. Sıkışan enerjiyi dinlenme kulesine aktarır. Bu basit adım, hava kompresörünün ihtiyaç duyduğu enerjiyi önemli ölçüde azaltır. Mühendisler, sistemin enerji verimliliğini tanımlayan Hava Faktörünü hesaplamak için bunu izler.
Desorpsiyon Aşaması (Kule B): Tamamen doymuş kulenin yenilenmesi gerekir. Sistem iç basıncı hızla serbest bırakır. Bu ani basınç kaybı, nitrojen ile zeolit arasındaki moleküler bağı koparır. Sistem, sıkışan nitrojeni egzoz olarak doğrudan atmosfere verir. Üretilen az miktarda oksijen daha sonra 'temizleme gazı' olarak kaba girer. Bu süpürme, kabı tamamen temizler ve onu bir sonraki aktif döngüye hazırlar.
Spesifikasyon hatalarının önlenmesi, PSA'nın benzer teknolojilerden ayırt edilmesini gerektirir. Yanlış sistemi satın almak yapay darboğazlara veya şişirilmiş enerji faturalarına yol açar. Bu alternatifleri sitenizin kendine özgü koşullarına göre değerlendirmelisiniz.
Membran sistemleri içi boş fiberler aracılığıyla seçici nüfuz etme oranlarını kullanır. PSA yüzey adsorpsiyonunu kullanır. Membran ünitelerinin zorlu ve sıcak ortamlarda son derece dayanıklı olduğu kanıtlanmıştır. Titreşimi iyi tolere ederler. Ancak membran teknolojisi daha düşük saflıklarda sınırlanır. PSA, oksijen için %95'e kadar ulaşarak daha yüksek saflığa ulaşır. PSA ayrıca daha iyi bir Hava Faktörü sağlar. Üretilen gazın metreküpü başına daha az elektrik tüketir.
Terminoloji genellikle bu sektördeki alıcıların kafasını karıştırır. 'Yoğunlaştırıcılar' genellikle düşük akışlı, tak ve çalıştır ünitelerini belirtir. Hastaneler ve evler bunları klinik tedavi için kullanıyor. Ağır hizmet bileşenlerinden yoksundurlar. Endüstriyel 'Jeneratörler', sürekli üretim talepleri için tasarlanmış sağlam sistemleri temsil eder. Çok büyük hacim gereksinimlerini karşılarlar ve endüstriyel sınıf borulara ve programlanabilir mantık denetleyicilerine (PLC'ler) sahiptirler.
Aşırı derecede yüksek akışlı uygulamalar farklı enerji ekonomisi gerektirir. VPSA, yüksek basınçlı hava kompresörleri yerine düşük basınçlı fanlar ve vakum pompaları kullanır. Bu vakum desteği, büyük endüstriyel ölçeklerde genel güç tüketimini azaltır. Genel bir kılavuz olarak VPSA, yaklaşık 30 Nm³/saatin üzerindeki oksijen kapasiteleri için PSA'dan daha uygun maliyetli hale gelir. Tipik VPSA uygulamaları arasında çelik üretimi (yüksek fırın oksijen zenginleştirmesi, elektrikli fırın çelik üretimi), demir dışı metalurji, kimyasal işleme, büyük ölçekli su arıtma ve oksijenle zenginleştirilmiş yanma için belirli cam tesisleri yer alır. Standart PSA, ~30 Nm³/saat'e kadar gerektiren çoğu orta seviye üretim uygulamasına uygundur.
Teknoloji Karşılaştırma Tablosu
Tıbbi oksijen konsantratörleri de PSA bazlıdır ancak daha düşük akış hızları (≤10 L/dak) ve klinik sertifikalar için tasarlanmıştır. Bunlar temelde farklı bir adsorpsiyon teknolojisi değildir.
Teknoloji Türü |
Birincil Mekanizma |
Tipik Maksimum Saflık (Oksijen) |
En İyi Uygulama Senaryosu |
|---|---|---|---|
PSA Jeneratörü |
Basınca dayalı yüzey adsorpsiyonu |
%95'e kadar |
Orta-yüksek akışlı endüstriyel üretim |
Membran Sistemi |
İçi boş elyaf geçirgenliği |
%30–%40 (oksijen zenginleştirme) |
Zorlu ortamlar, uzak dış mekan alanları |
VPSA Jeneratörü |
Vakum destekli desorpsiyon |
%95'e kadar |
Büyük ölçekli endüstriyel tesisler (genellikle 2.000+ Nm³/saati aşan akış hızlarına sahip çelik, kimya, biyogaz) |
Tıbbi Yoğunlaştırıcı |
Küçük ölçekli adsorpsiyon |
%90 - %93 |
Bireysel hasta bakımı, düşük akış hızları |
Fiziksel ayak izini değerlendirmek uygulamanıza yardımcı olur psa oksijen gazı jeneratörleri başarıyla. Ana kızağı desteklemek için gereken yardımcı ekipmanı anlamalısınız. Uygun altyapı uzun vadeli güvenilirliği garanti eder.
Uygulama belirli riskler taşır. Zeolit moleküler elek, sıvı suya, sürekli yüksek neme veya kompresör yağına maruz kaldığında hızla bozunur. Kirlenme gözenek yapısını kalıcı olarak bozar. -40°C basınç çiğlenme noktasına (Sınıf 2 veya altı) kadar nem seviyeleri gerektiren PSA oksijen uygulamaları için, kurutuculu hava kurutucusu zorunludur; soğutmalı kurutucular tek başına bu kuruluk seviyesine ulaşamaz. Yağ kontrolü için, birleştirici filtreler sıvı yağı ve aerosolü giderirken, yağ buharını etkili bir şekilde gidermek için ek bir aktif karbon filtre aşaması gerekir. Parçacık filtreleri, 0,01 mikrona veya daha ince nihai filtrelemeyle toz parçacıklarını aşamalı olarak giderir. Ön arıtmanın gözden kaçırılması, erken ekipman arızası riskini önemli ölçüde artırır.
Alanınıza ve bütçenize bağlı olarak basınçlı havayı iki farklı şekilde sağlayabilirsiniz.
Dahili (Hepsi Bir Arada): Bu üniteler kabin içerisinde entegre yağsız kompresörlere sahiptir. Tipik olarak 0,5 ila 3 Nm³/saat (yaklaşık 9–53 L/dak) arasındaki dar alanlar ve düşük akış hızları için en iyi şekilde çalışırlar. Tesisler tak-çalıştır kolaylığı nedeniyle bunları tercih ediyor.
Harici (Modüler): Bu sistemler tesisin mevcut basınçlı hava ağını kullanır. 3 ila 50 Nm³/saat veya daha fazlasını gerektiren orta ila ağır endüstriyel uygulamalar için ideal olduklarını kanıtladılar. Hava kalitesinin yukarıda belirtilen katı ISO standartlarını karşılaması koşuluyla, jeneratörü mevcut tesis havanıza bağlamanız yeterlidir.

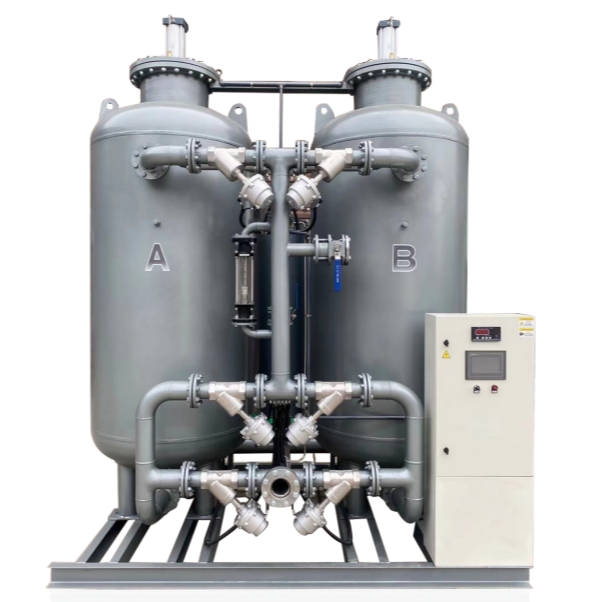

İkiz kuleli kızak, çekirdek ayırma ünitesi görevi görür. Vanaları, boruları ve zeolit yataklarını barındırır. Hemen yanında aşağı akışlı oksijen alıcı tankı bulunur. Bu tampon tankı, alternatif kule döngülerinin neden olduğu akış titreşimlerini azaltır. Uygulama noktanızda mükemmel şekilde sabit bir aşağı akış basıncı almanızı sağlar.
Modern jeneratörler entegre bir Programlanabilir Lojik Denetleyiciye (PLC) dayanır. PLC, tüm sistem genelinde otomatik izlemeyi yönetir. Canlı gaz saflığını, dahili basınç düşüşlerini ve döngü zamanlamasını izler. Saflık belirlenen eşiğinizin altına düşerse, PLC bir alarmı tetikler veya spesifikasyon dışı gazı otomatik olarak tahliye eder. Bu otomasyon, kirli gazın kritik proseslerinize ulaşmasını engeller.
Mali gerekçenin çerçevelenmesi, yönetimin yerinde üretime geçişi onaylamasına yardımcı olur. Peşin sermaye harcamalarını uzun vadeli operasyonel tasarruflarla dengelemelisiniz.
Daha yüksek saflık gereksinimleri, daha uzun adsorpsiyon sürelerini veya daha yüksek basınçları zorunlu kılar. Bu, doğal olarak makinenin toplam hacim verimini azaltır. Bir uygulama yalnızca %90 saflık gerektirdiğinde %95 saflık belirtmek mali bir tuzak oluşturur. Hem sermaye maliyetlerinizi hem de günlük işletme maliyetlerinizi yapay olarak şişirir. Uygulanabilir minimum saflığı bulmak için özel uygulamanızı test etmelisiniz. Gereksiz bir saflık seviyesine ulaşmak için daha büyük bir kompresör satın almak bütçeyi boşa harcar.
Bu sistemler basit ama sıkı bakım rutinleri gerektirir. Jeneratörün yukarısındaki filtre elemanlarının her 6 ila 12 ayda bir değiştirilmesi gerekir. Bu filtrelerin ihmal edilmesi sisteme nem veya kirletici madde girmesine neden olabilir. ISO 8573-1:2010 Sınıf 1.2.1'i karşılayan ideal besleme havası koşullarında, Zeolit 13X teorik olarak 30.000 ila 40.000 sürekli saat dayanabilir; yeniden paketleme gerektirmeden önce kabaca 3,5 ila 4,5 yıl 7/24 çalışma mümkündür. Ancak gerçek kullanım ömrü büyük ölçüde besleme havası kalitesine, çalışma sıcaklığına ve çevrim sıklığına bağlıdır. Herhangi bir sıvı su girişi, aşırı nem veya yağ kirliliği bu ömrü önemli ölçüde kısaltabilir.
Teslim edilen gazdan uzaklaşmak, gizli masraf yığınının tamamını ortadan kaldırır. Artık temel dökme gaz bedelini ödemezsiniz. Aylık tüp kiralama ücreti ödemeyi anında bırakırsınız. Tehlikeli taşıma (ADR) taşıma ücretlerini ortadan kaldırırsınız. Ayrıca sürekli satın alma siparişlerini ve teslimat programlarını yönetmeye ilişkin idari yükü de ortadan kaldırırsınız. Tesisler 6 ila 24 ayda yatırım getirisi elde eder; günlük oksijen tüketimine, yerel elektrik oranlarına ve mevcut gaz maliyetlerine bağlı olarak tipik endüstriyel uygulamalar için sürekli yüksek hacimli operasyonlar için genellikle 12 ila 36 ay daha gerçekçi bir aralıktır. Kesin zaman çizelgesi büyük ölçüde mevcut günlük gaz hacmi kullanımınıza bağlıdır.
Çeşitli endüstriler, kar marjlarını korumak ve süreç kontrolünü geliştirmek için yerinde üretimden yararlanıyor. İşte birkaç özel örnek:
Biyogaz ve Süt Ürünleri Çürütücüleri: Operatörler, anaerobik çürütücülere mikro dozda oksijen verir. Bu hassas oksijen seviyesi kükürt gidermeyi kontrol eder. Mikrobiyal ortamları optimize ederek biyogaz üretimini çok daha verimli hale getirir.
Cam Üfleme ve İmalatı: Zanaatkarlar ve endüstriyel cam tesisleri temiz, yüksek sıcaklıkta yanma gazına ihtiyaç duyar. Yerinde üretim, silindir değişiminde kesinti olmadan bunu sağlar ve fırında maliyetli sıcaklık düşüşlerini önler.
Su Ürünleri Yetiştiriciliği ve Su Arıtma: Yüksek yoğunluklu balık yetiştiriciliği operasyonları, stokların hayatta kalması için çözünmüş oksijene dayanır. Belediye su arıtma tesisleri, atık sudaki zararlı bakteri üremesini bastırmak için oksijen kullanır. Yerinde üretim, bu kritik çevresel kontroller için kırılmaz bir tedarik zinciri sağlar.
Gaz tedarikinden gaz üretimine geçiş, büyük operasyonel avantajlar sunar. Teslimat lojistiğini, kiralama ücretlerini ve tehlikeli elleçleme protokollerini tesisinizden kalıcı olarak kaldırır. Ancak PSA gaz jeneratörü kurulumunun başarısı büyük ölçüde hazırlığa bağlıdır. Mevcut en yüksek akış taleplerinizi doğru bir şekilde denetlemeniz gerekir. Ayrıca dahili moleküler elekleri korumak için besleme havasının bozulmamış kalitesini sağlamayı da taahhüt etmelisiniz. Spesifikasyon sürecinin aceleye getirilmesi, aşırı büyük ekipmana ve sermaye israfına yol açar.
Derhal kapsamlı bir saha gaz denetimi yapmanızı tavsiye ederiz. Basınç gereksinimlerinizi tam olarak ölçün, en yüksek akış hızlarınızı takip edin ve kabul edilebilir minimum saflığınızı belirleyin. Bu verileri temel olarak kullanın. Bu gerekli sonraki adımı tamamlamak, doğru satıcı boyutunu ve fiyat tekliflerini talep etmeye hazırlanmanızı sağlar.
C: Standart oksijen PSA sistemleri %95 saflık civarında zirve yapar. Ortam havası kabaca %1 argon içerir. Adsorpsiyon işlemi sırasında argon, oksijenin yanında yoğunlaşır çünkü zeolit onu kolayca hapsedemez. %99 veya daha yüksek bir seviyeye ulaşmak, özel, ikincil saflaştırma süreçlerini gerektirir. Bu ikincil adımlar çoğu standart endüstriyel uygulama için oldukça yüksek maliyetli olmaya devam etmektedir.
C: Sıvı su veya kompresör yağı, zeolit gözeneklerinin feci şekilde bozulmasına neden olur. Yağ yüzeyi kaplayarak malzemeyi kalıcı olarak körleştirir ve artık nitrojeni ememez. Su kristal yapıyı parçalar. Elek bir kez kirlendiğinde yenilenemez. Dahili zeoliti tamamen değiştirmeniz gerekir, bu da ISO Sınıf 2.4.1 filtrelemeye olan katı gereksinimi güçlendirir.
C: Gürültü öncelikle, basınçlı nitrojenin atmosfere çıktığı egzoz ve desorpsiyon aşamasından kaynaklanır. Çoğu modern endüstriyel sistem, entegre ağır hizmet tipi susturucular ve susturucular kullanır. Bu bileşenler egzoz patlamasını bastırarak genellikle çalışma gürültüsü seviyelerini 75 ila 85 desibel arasında tutar. Bu, çoğu aktif üretim zemininde güvenli kurulum sağlar.
