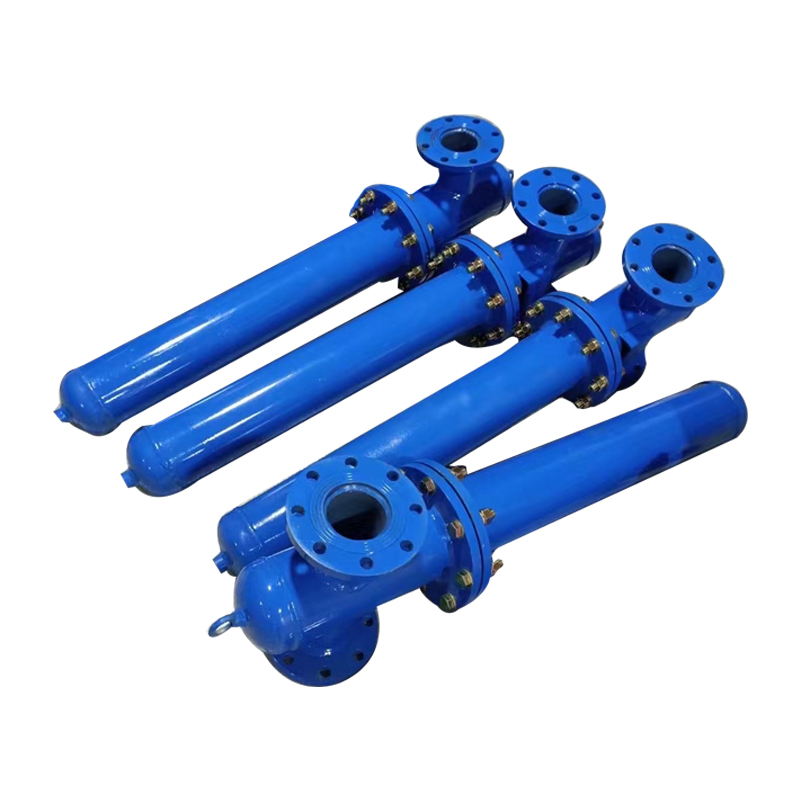

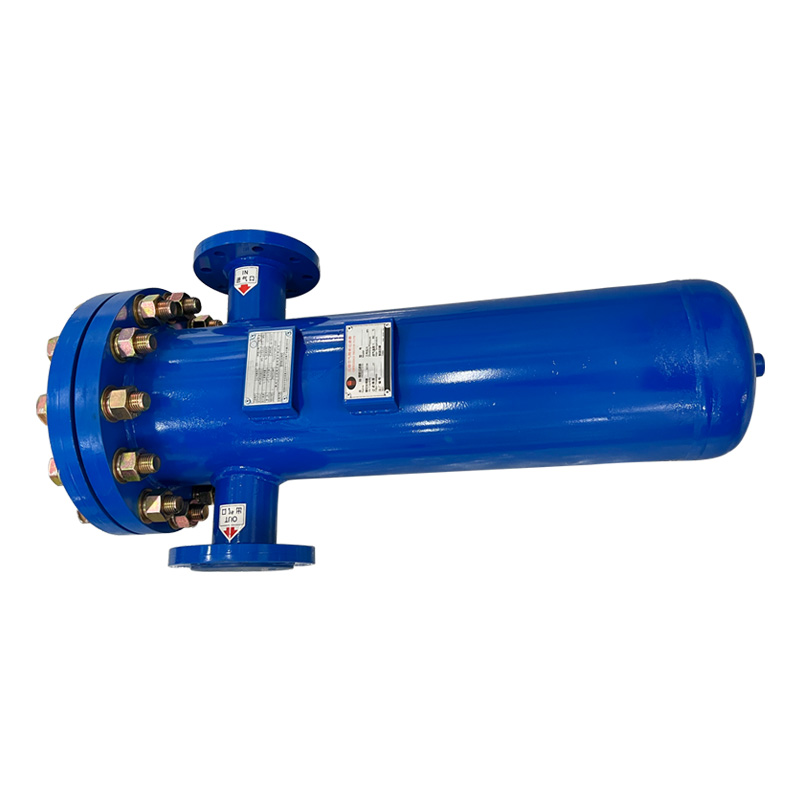

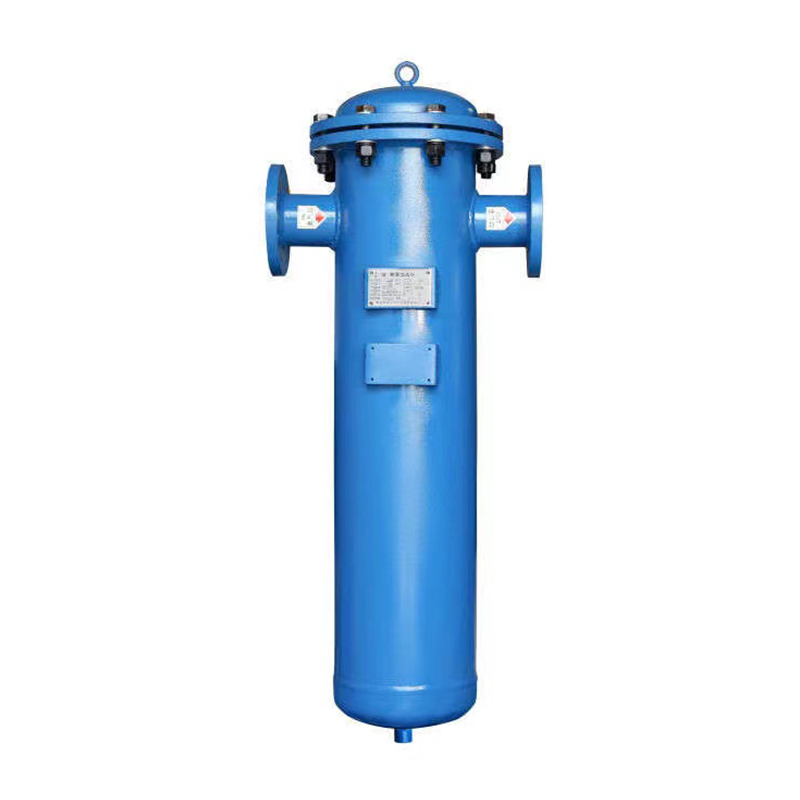

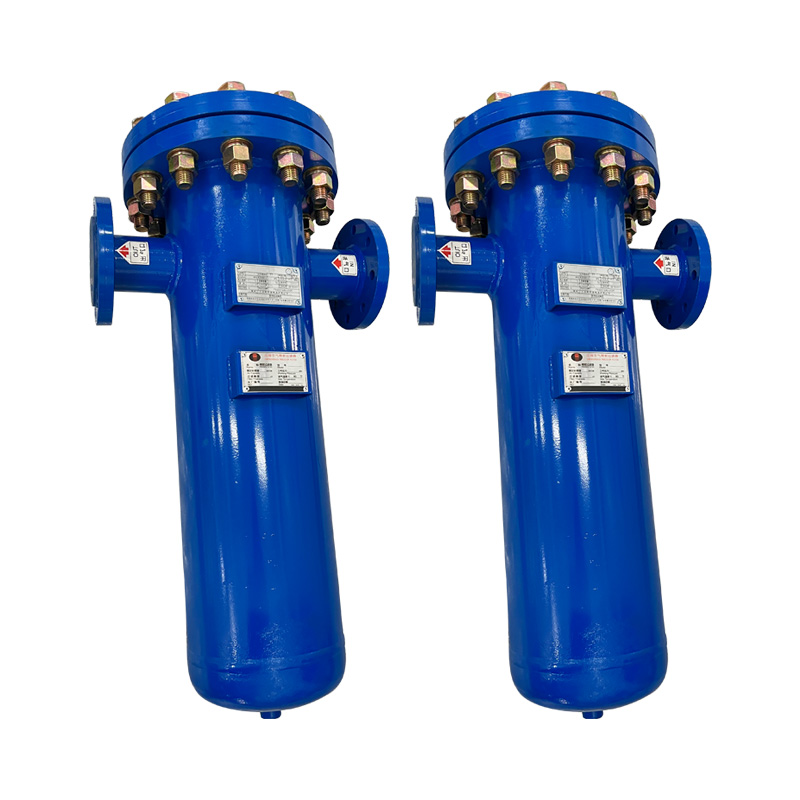

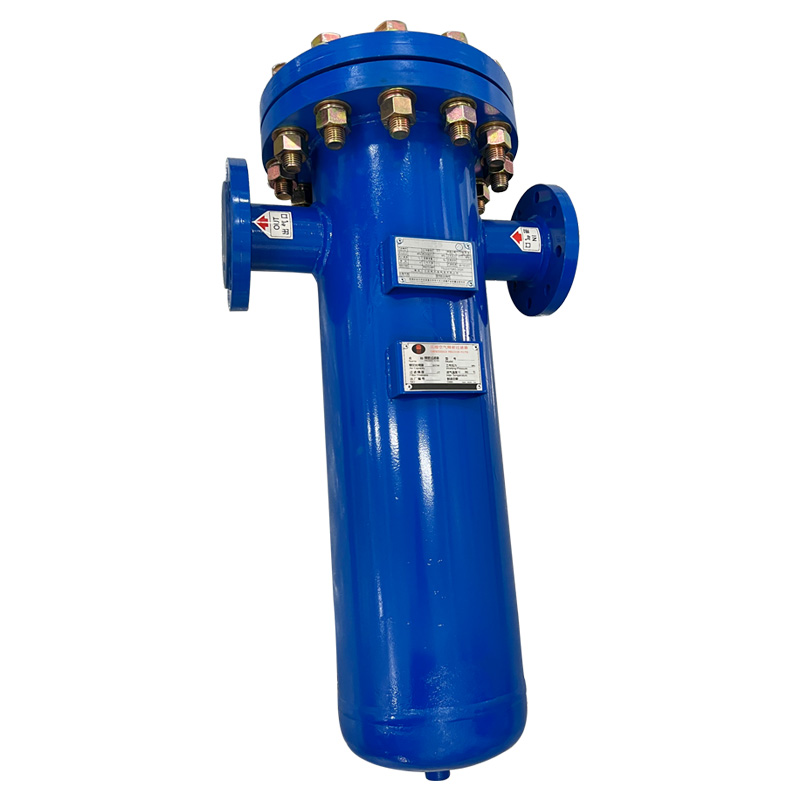

Bir hava-su ayırıcı, basınçlı havadaki serbest nemi uzaklaştırır ve kompresör son işlem sisteminde bir ön arıtma cihazı olarak görev yapar. QS serisi, sıvı su buharını etkili bir şekilde ayırmak için santrifüj, yerçekimi ve darbe prensipleriyle birleştirilmiş bir siklon yapısı kullanır. 0,6–60 m³/dk debi aralığı ve 10–16 bar çalışma basıncına sahip vidalı, pistonlu ve yağsız hava kompresörlerine uygundur.
| QS serisi Siklon gaz-su ayırıcı | ||||||||
| Filtre modeli | Akış m3/dak | Arayüz (C) | H | K | A | B | ||
| QS01 | 0.6-2 | 3/4' | 235 | 95 | 32 | 51 | ||
| QS02 | 3.0-5.0 | 1' | 276 | 95 | 32 | 51 | ||
| QS03 | 6.0-8.0 | 1-1/2' | 302 | 125 | 38 | 65 | ||
| QS05 | 9.0-15.0 | 1-1/2' | 420 | 125 | 38 | 65 | ||
| QS10 | 16.0-30.0 | 2' | 545 | 170 | 46 | 82 | ||
| QS15 | 30-40 | 2-1/2' | 640 | 205 | 60 | 100 | ||
| QS20 | 40-50 | 3' | 792 | 205 | 60 | 100 | ||
| QS30 | 50-60 | 4' | 840 | 208 | 85 | 110 | ||
Yüksek su giderme verimliliği – %99'a varan ayırma verimliliği; su ve parçacıklar merkezkaç kuvvetiyle duvara fırlatılır ve daha sonra dışarı atılır.
Sarf malzemesi yok – Saf mekanik yapı, filtre elemanı yok, uzun süreli bakım gerektirmez.
Sıfır enerji tüketimi – Basınçlı havanın kinetik enerjisini kullanır; harici güç kaynağı gerekmez.
Düşük basınç düşüşü – Optimize edilmiş akış yolu, hava besleme basıncı üzerinde minimum etki.
Sağlam yapı – Alüminyum alaşımlı / karbon çeliği gövde, 16 bar'a kadar basınç değeri.
Kolay kurulum – Standart bağlantı noktaları, mevcut borulara aynı hizada bağlanmanız yeterlidir.
Ek arıtma – Ayrıca pası, boru tortusunu ve diğer katı parçacıkları da temizler.
Genel imalat (otomotiv, elektronik, hassas işleme)
Yiyecek & İçecek (paketleme, şişe şişirme, dolum)
Farmasötik (saf buhar sistemlerinin ön ucu)
Kimya ve petrokimya (artık gaz arıtma, damıtma)
Güç ve enerji (pnömatik valfler, alet havası)
Boyama ve yüzey işlemi (boya filminin kabarmasını önler)
Tekstil ve paketleme (hava jetli tezgahlar, pnömatik ekipmanlar)
Madencilik ve yeraltı (hava beslemeli ferdi kurtarıcılar, gaz drenajı)
Akış uyumu – Ayırıcı kapasitesi ≥ kompresör deplasmanı
Montaj konumu – Son soğutucudan sonra, hava deposundan önce veya ince filtrelerden önce
Kurulum yönü – Dikey montaj, giriş/çıkış işaretlerini takip edin
Drenaj kontrolü – Otomatik tahliye vanasının düzgün çalıştığından emin olun
Basınç derecesi – Sistem basıncına göre 10 bar veya 16 bar seçin
