Компрессор воздухопроницаемого воздуха — это специализированная система жизнеобеспечения, предназначенная для сжатия, очистки и мониторинга окружающего воздуха для дыхания человека в опасных средах. Стандартный промышленный сжатый воздух представляет смертельную опасность. Использование стандартных цеховых компрессоров для дыхания человека подвергает пользователей риску отравления угарным газом, вдыханию паров масла и серьезному загрязнению твердыми частицами. Менеджеры по закупкам, сотрудники службы безопасности и операторы дайвинга сталкиваются со строгими требованиями соблюдения нормативных требований со стороны таких организаций, как OSHA, NFPA и CGA. Выбор устройства с недостаточной мощностью или с неправильной фильтрацией ставит под угрозу эксплуатационную безопасность и подвергает организации серьезному риску ответственности.
В этом руководстве точные варианты использования сопоставлены с правильной архитектурой компрессора. Мы расшифровываем технические критерии оценки, включая номинальное давление, объемную производительность и механику очистки. Вы получите практическую основу для выбора системы, которая строго соответствует вашим конкретным эксплуатационным требованиям и обязательным стандартам соответствия.
Применение диктует архитектуру: системы высокого давления необходимы для наполнения баллонов SCBA/SCUBA, тогда как безмасляные системы низкого давления в сочетании с очистителями используются для респираторов с прямой непрерывной подачей воздуха (SAR).
Строгая очистка обязательна: настоящий компрессор пригодного для дыхания воздуха основан на многоступенчатой фильтрации для удаления влаги, масла, углеводородов и преобразования смертельно опасного угарного газа (CO) в углекислый газ (CO2).
Соответствие не подлежит обсуждению: системы должны соответствовать конкретным стандартам качества воздуха, в первую очередь классу CGA D (промышленность/пожарная безопасность) или классу E (подводное плавание с аквалангом).
Понимание фундаментальных механических и химических различий между техническим воздухом и воздухом для дыхания является первым шагом к обеспечению эксплуатационной безопасности. Стандартные воздушные компрессоры приводят в действие пневматические инструменты, приводят в действие тяжелую технику и накачивают шины. Они созданы для использования чистой пневматической энергии, а не жизнеобеспечения человека. Эти коммунальные машины по своей сути создают серьезный риск загрязнения воздушного потока, что делает их совершенно непригодными для дыхания без обширных специализированных модификаций.
Стандартные цеховые компрессоры работают со значительными выбросами масла. Внутренние поршни требуют обильной смазки для предотвращения трения и перегрева. Во время такта сжатия микроскопические масляные аэрозоли обходят поршневые кольца и впрыскиваются непосредственно в поток сжатого воздуха. Вдыхание этих испарённых углеводородов вызывает серьёзное повреждение дыхательных путей и липидную пневмонию. Кроме того, в стандартных установках отсутствуют современные системы удаления влаги. Они производят воздух с высоким содержанием водяного пара, который размножает бактерии внутри резервуаров для хранения и воздухопроводов.
Самая непосредственная опасность исходит от концентрации окружающего газа. Компрессоры не генерируют кислород; они просто упаковывают окружающий воздух в более тесное пространство. Когда окружающий воздух сжимается, любые существующие токсичные газы концентрируются до смертельного уровня. Если стандартный компрессор всасывает небольшое количество выхлопных газов близлежащего дизельного вилочного погрузчика или грузовика, работающего на холостом ходу снаружи, концентрация угарного газа, попадающего в маску пользователя, становится смертельной в течение нескольких минут.
Воздух для дыхания требует высокотехнологичной интегрированной последовательности очистки. Этот многоэтапный процесс превращает опасный окружающий воздух в жизненно необходимый кислород. Последовательность начинается с механического отделения основной массы воды. Когда воздух сжимается, он генерирует сильное тепло. Когда он проходит через интеркулеры и остывает, взвешенный водяной пар конденсируется в жидкость. Механический сепаратор раскручивает воздух, используя центробежную силу, чтобы отбросить жидкую воду к стенкам и слить ее.
Далее воздух проходит через коалесцирующие фильтры. Эти специализированные элементы улавливают и удаляют микроскопические масляные аэрозоли и мелкие твердые частицы размером до 0,01 микрона. Затем воздух попадает в глубокие слои осушителя. Эти химические слои агрессивно удаляют оставшийся невидимый водяной пар, резко снижая точку росы. Этот процесс экстремальной сушки обязателен для предотвращения замерзания влаги внутри регуляторов дыхания, когда воздух под высоким давлением быстро расширяется.
Наконец, воздух проходит через активированный уголь и специальные химические катализаторы, в первую очередь гопкалит. Активированный уголь удаляет запахи и привкусы углеводородов. Катализатор Hopcalite выполняет важнейшую химическую реакцию, превращая смертоносный угарный газ (CO) в более безопасный углекислый газ (CO2). Этот заключительный этап действует как окончательная система защиты от попадания в атмосферу выхлопных газов.
Одной фильтрации недостаточно для жизнеобеспечения, поскольку фильтры со временем насыщаются и выходят из строя. Интегрированные мониторы угарного газа в режиме реального времени являются абсолютной необходимостью. Эти электронные датчики непрерывно отбирают поток очищенного воздуха, прежде чем он достигнет пользователя или баллона-хранилища. Они должны иметь автоматическую аварийную сигнализацию. Если качество воздуха падает ниже безопасных нормативных порогов, система должна немедленно отключить компрессор или механически отвести загрязненный воздух от дыхательных линий.
|
|
Различные опасные среды требуют совершенно разных архитектур компрессоров. Соответствие выходного давления, объемной производительности и стандарта фильтрации машины конкретному рабочему контексту обеспечивает как безопасность, так и соответствие нормативным требованиям.
Муниципальные пожарные части, промышленные спасательные команды и подразделения по защите от опасных веществ работают в средах, полностью лишенных пригодного для дыхания кислорода. Они полагаются на Компрессор воздуха для дыхания дыхательных аппаратов пожаротушения для наполнения баллонов автономных дыхательных аппаратов. Эти операции требуют чрезвычайно высокого давления, обычно от 4500 до 6000 фунтов на квадратный дюйм, чтобы наполнить достаточно воздуха в небольшие носимые резервуары из углеродного волокна.
Оборудование должно поддерживать станции быстрой заправки, чтобы сотрудники служб быстрого реагирования немедленно вернулись на поле. Поскольку заполнение баллонов давлением 6000 фунтов на квадратный дюйм сопряжено с риском катастрофического разрыва резервуара, в этих системах используются тяжелые стальные взрывозащищенные защитные шкафы для защиты операторов во время процесса наполнения. Каждый компонент, от компрессорного блока до заправочных штуцеров, должен соответствовать строгим стандартам NFPA (Национальной ассоциации противопожарной защиты), чтобы обеспечить абсолютную надежность во время аварийного развертывания.
Подводная среда представляет собой уникальные проблемы жизнеобеспечения, обусловленные глубиной и температурой. Дайв-центры, суда-сафари и коммерческие водолазные организации используют Компрессор воздуха для дыхания для подводного плавания для наполнения подводных баллонов. Эти системы работают при давлении от 3000 до 4500 фунтов на квадратный дюйм.
Применения в дайвинге требуют самого строгого контроля влажности в любой отрасли. Когда воздух под высоким давлением проходит через регулятор дайвера под водой, он быстро расширяется и падает в температуре из-за эффекта Джоуля-Томсона. Если в сжатом воздухе останется водяной пар, он мгновенно замерзнет внутри первой ступени регулятора. Это замерзание блокирует клапан в открытом состоянии, вызывая катастрофический свободный поток, из-за которого запасы воздуха у дайвера истощаются за считанные секунды. Следовательно, эти компрессоры должны постоянно соответствовать CGA Grade E или эквивалентным международным стандартам на воздух для дайвинга, которые требуют исключительно низкого содержания влаги.
Тяжелое производство, химическая обработка и коммунальные работы часто требуют от рабочих посещения замкнутых пространств, таких как резервуары для хранения, канализация или корпуса кораблей. Среды, связанные с производством автомобилей, шин, пескоструйной обработкой и промышленной окраской распылением, сильно загрязнены. Окружающий воздух часто токсичен, запылен или беден кислородом.
В этих сценариях в операциях используются респираторы с подачей воздуха низкого давления (SAR) или авиационные системы, а не тяжелые носимые резервуары. Эти установки требуют непрерывной подачи воздуха, обеспечивающей непрерывную подачу воздуха через длинные шланги нескольким работникам одновременно. Они требуют строгого соблюдения стандартов OSHA на воздух для дыхания класса D. Используемые здесь компрессоры обычно представляют собой роторно-винтовые или безмасляные поршневые модели, работающие при давлении от 100 до 150 фунтов на квадратный дюйм, в сочетании с большими автономными панелями очистителей.
В больницах и специализированных клиниках камеры гипербарической оксигенации используются для лечения декомпрессионной болезни, отравлений угарным газом и тяжелых раневых инфекций. Эти помещения, а также специальные чистые фармацевтические помещения требуют исключительно чистого воздуха. Для этого применения требуется абсолютно безмасляное сжатие. На предприятиях часто используются специализированные спиральные компрессоры или винтовые компрессоры с впрыском воды. Поскольку конструкция этих машин не подает масло в камеру сжатия, они полностью исключают риск уноса масла, полагаясь на фильтрацию твердых частиц медицинского уровня для удаления окружающей пыли.
Выбор подходящего оборудования требует понимания явных механических различий между системами наполнения баллонов под высоким давлением и системами непрерывной подачи под низким давлением. Вы не можете использовать компрессор SAR низкого давления для заполнения баллона с аквалангом, а использование компрессора высокого давления для прямого дыхания воздухом требует специальных редукционных коллекторов.
Системы высокого давления предназначены для подачи огромных объемов воздуха в небольшие портативные баллоны. Они работают в диапазоне давлений от 3000 до 6000+ фунтов на квадратный дюйм (приблизительно от 200 до 415+ бар). В архитектуре обычно используются многоступенчатые поршневые поршневые компрессоры. Воздух сжимается в три-пять последовательных этапов. После каждой ступени воздух проходит через спиральные промежуточные охладители, чтобы справиться с избыточным теплом, выделяемым в процессе сжатия.
При оценке этих систем сосредоточьтесь на скорости наполнения, обычно измеряемой в минутах на цилиндр или общей производительности CFM (кубических футов в минуту). Вы также должны оценить рабочий цикл. Меньшие агрегаты могут работать только в течение часа, прежде чем им потребуется остыть, в то время как муниципальные агрегаты для тяжелых условий эксплуатации имеют непрерывный рабочий цикл, что позволяет им работать 24 часа в сутки, 7 дней в неделю во время серьезных чрезвычайных ситуаций.
Системы низкого давления подают воздух непосредственно к работникам через воздушные шланги. Они работают в гораздо более низком диапазоне давлений, обычно от 100 до 300 фунтов на квадратный дюйм (приблизительно от 7 до 20 бар). В конструкции часто используются ротационные винтовые компрессоры для непрерывной работы больших объемов или безмасляные поршневые компрессоры для небольших бригад.
Оценка зависит от непрерывной производительности CFM или л/мин (литров в минуту). Система должна поддерживать несколько одновременных пользователей без опасных перепадов давления. OSHA предъявляет особые требования к CFM для каждого работника в зависимости от типа используемой маски или капюшона. Например, для плотно прилегающей лицевой маски требуется не менее 4 кубических футов в минуту, а для свободно прилегающего капюшона для пескоструйной обработки может потребоваться 15 кубических футов в минуту. Правильный подбор компрессора гарантирует, что вы сможете безопасно поддерживать всех активных пользователей, одновременно выполняющих тяжелую работу.

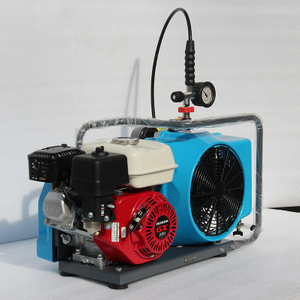

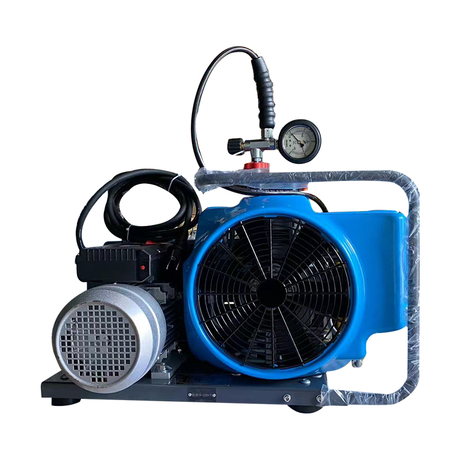

Требования мобильности сильно влияют на выбор оборудования. А Портативный компрессор воздуха для дыхания высокого давления обеспечивает быстрое развертывание для полевых операций, таких как мобильные водолазные группы, удаленные поисково-спасательные службы или подразделения реагирования на опасные факторы. Эти агрегаты достаточно компактны, чтобы поместиться в кузове пикапа. Однако портативные устройства по своей сути ограничены более низкой выходной мощностью CFM и более короткими рабочими циклами. Им требуется больше времени для заполнения баков и более частые интервалы технического обслуживания.
Стационарные агрегаты обеспечивают высокую производительность и непрерывную работу, но требуют специальной инфраструктуры объекта, включая железобетонные площадки, мощные электрические линии и специализированную вентиляцию помещений.
Выбор источника питания не менее важен. Электрические агрегаты абсолютно необходимы для использования внутри помещений, чтобы предотвратить загрязнение выхлопными газами. Переносные устройства с бензиновым или дизельным двигателем обеспечивают превосходную автономную гибкость при использовании в удаленных местах погружений или местах пожаров. Однако они серьезно усложняют размещение воздухозаборника. Вы должны использовать удлиненные всасывающие шланги и внимательно следить за направлением ветра, чтобы избежать попадания выхлопных газов двигателя в систему подачи воздуха для дыхания.
Приобретение оборудования жизнеобеспечения требует тщательной оценки стандартов качества воздуха, масштабируемости производительности и встроенной автоматизации безопасности. Вы должны выйти за рамки базовой мощности и изучить конкретные возможности систем очистки и управления.
Вы должны определить точные параметры, необходимые для вашего конкретного применения. CGA Grade D — это требование OSHA для промышленных респираторов с подачей воздуха. CGA Grade E является более строгим требованием для подводного плавания с аквалангом. Понимание допустимых пределов для каждого стандарта обеспечивает соблюдение нормативных требований и безопасность пользователей.
Загрязнитель/параметр |
CGA класса D (Промышленный SAR) |
CGA Grade E (подводное плавание с аквалангом) |
|---|---|---|
Содержание кислорода |
от 19,5% до 23,5% |
от 20,0% до 22,0% |
Окись углерода (CO) |
≤ 10 частей на миллион |
≤ 10 частей на миллион |
Углекислый газ (CO2) |
≤ 1000 частей на миллион |
≤ 1000 частей на миллион |
Выход нефти (конденсированной) |
≤ 5 мг/м⊃3; |
≤ 5 мг/м⊃3; |
Водяной пар |
Точка росы должна быть на 10°F ниже температуры окружающей среды. |
≤ 67 частей на миллион (чрезвычайно сухой, чтобы предотвратить замерзание) |
Правильный подбор системы предотвращает отказ оборудования и обеспечивает достаточную подачу воздуха во время пиковых нагрузок. Вы должны рассчитать необходимое количество CFM на основе максимального количества одновременных пользователей для приложений SAR. Для применений SCBA или SCUBA рассчитайте требуемую ежедневную скорость оборота баллона. Если вам нужно заполнять пятьдесят резервуаров емкостью 80 кубических футов в день, небольшая портативная установка объемом 3 кубических фута в минуту будет работать непрерывно и перегореть, тогда как стационарная установка емкостью 15 кубических футов в минуту легко справится с этой нагрузкой.
Каскадные системы хранения играют жизненно важную роль в масштабируемости. Эти объемные резервуары высокого давления хранят большие объемы очищенного воздуха под давлением до 6000 фунтов на квадратный дюйм. Они эффективно справляются с пиковой нагрузкой, позволяя операторам быстро заполнять носимые баллоны из накопительных блоков, не заставляя компрессор включаться при каждом отдельном заполнении. Это значительно снижает износ блока компрессора.
Современные системы включают автоматизацию для повышения безопасности и сокращения ручного контроля. Автоматические дренажи конденсата периодически удаляют скопившуюся воду из механических сепараторов, что значительно снижает необходимость ручного обслуживания и предотвращает затопление водой химических фильтров. Панели управления ПЛК (программируемый логический контроллер) отслеживают часы работы, контролируют межступенчатое давление и предупреждают операторов о предстоящих интервалах технического обслуживания.
Механизмы отказоустойчивости являются наиболее важной особенностью. Интегрированные газовые мониторы должны делать больше, чем просто подавать местный сигнал тревоги. На шумном промышленном предприятии или в хаотичной пожарной части звуковой сигнал может быть пропущен. Мониторы должны иметь функцию автоматического аварийного отключения, которая мгновенно прекращает подачу воздуха или отключает питание двигателя, если уровень CO резко возрастает или давление в системе падает до опасно низкого уровня.
Успешное внедрение требует строгого внимания к экологическим ограничениям, строгих графиков технического обслуживания и обязательного тестирования качества воздуха. Установка лучшего компрессора в неправильном месте все равно приведет к загрязнению воздуха.
Расположение воздухозаборника является наиболее важным фактором установки. Размещение воздухозаборника рядом с выхлопными отсеками транспортных средств, вытяжными вентиляционными отверстиями зданий или зонами промышленных выбросов представляет собой непосредственный, опасный для жизни риск. Воздухозаборник должен быть направлен к чистому источнику свежего воздуха, для чего часто требуется приподнятый трубопровод из ПВХ, доходящий до крыши объекта. Вы также должны учитывать преобладающие ветры, которые могут направить выхлопные газы соседнего завода в сторону вашего воздухозаборника.
Кроме того, компрессоры высокого давления во время работы выделяют сильное тепло. Стационарные установки внутри помещений требуют надежных систем отопления, вентиляции и кондиционирования воздуха и определенных пространственных зазоров для обеспечения достаточного охлаждения и вентиляции. Если компрессор разместить в небольшом невентилируемом подсобном помещении, он быстро перегреется, что приведет к разрушению смазочного масла и преждевременному выходу из строя картриджей очистки.
Оборудование жизнеобеспечения требует строгого соблюдения графиков технического обслуживания. Температура и влажность окружающей среды существенно влияют на срок службы расходных материалов. В условиях высокой влажности слои осушителя быстро насыщаются, что требует гораздо более частой замены картриджей очистки. Если вы работаете в тропическом климате, ваши фильтры прослужат немного дольше, чем в сухой, засушливой среде.
Регулярный механический ремонт является обязательным. К ним относятся прецизионная замена клапанов, натяжение приводных ремней и замена масла. Необходимо использовать специализированные синтетические нетоксичные смазочные материалы, разработанные специально для систем подачи воздуха для дыхания высокого давления. Стандартное моторное масло имеет более низкую температуру вспышки и приводит к опасному накоплению углерода внутри цилиндров высокого давления, что приводит к отказу клапана или даже внутреннему сгоранию.
Эксплуатация этих систем влечет за собой значительную юридическую и эксплуатационную ответственность. Независимые сторонние лабораторные испытания качества воздуха являются строгим требованием, которое обычно проводится ежеквартально. Операторы должны взять пробу воздуха с помощью специального набора для тестирования и отправить ее в сертифицированную лабораторию для проверки соответствия стандартам класса D или класса E.
Лаборатория проанализирует образец на содержание кислорода, влаги, CO, CO2 и общее количество летучих углеводородов. Отсутствие документального оформления журналов технического обслуживания и графиков испытаний приводит к серьезным рискам ответственности. Если рабочий или дайвер получит травму, а ваше предприятие не сможет предоставить действующие сертификаты качества воздуха, юридические последствия будут серьезными.
А Компрессор воздухопроницаемого воздуха не является стандартным служебным инструментом. Это строго регулируемая система жизнеобеспечения, требующая точного проектирования, стратегической установки и тщательного обслуживания. Выбор вашего оборудования полностью зависит от конкретного применения, независимо от того, заправляете ли вы баллоны SCBA для пожарно-спасательных операций, баллоны SCUBA для дайвинга или непрерывную подачу воздуха для промышленных спасательных операций.
Выполните следующие действия, чтобы обеспечить безопасную и соответствующую требованиям установку:
Проведите комплексный аудит объекта, чтобы определить безопасное размещение воздухозаборников и оценить возможности внутренней вентиляции для отвода тепла.
Рассчитайте пиковую потребность в CFM на основе максимального числа одновременных пользователей или требуемого ежедневного заполнения цилиндров, чтобы правильно подобрать размер компрессорного блока.
Выберите подходящий источник питания в зависимости от местоположения, отдавая приоритет электрическим блокам для работы внутри помещений, чтобы исключить риск выхлопных газов.
Проверьте действующие нормативные стандарты для вашей конкретной отрасли, чтобы убедиться, что система точно соответствует требованиям CGA, OSHA или NFPA.
Проконсультируйтесь со специализированным инженером по системам воздуха для дыхания, чтобы завершить архитектуру системы, вместо того, чтобы полагаться на обычных поставщиков промышленных компрессоров.
A: Класс D — это стандарт OSHA для промышленных респираторов с подачей воздуха, допускающий несколько более высокий уровень влажности в зависимости от температуры окружающей среды. Уровень E является стандартом подводного плавания с аквалангом. Для предотвращения замерзания регуляторов погружения под водой требуется чрезвычайно низкое содержание влаги. Оба стандарта строго ограничивают содержание угарного газа, углекислого газа и твердых частиц масла.
О: Нет. Использование стандартного промышленного компрессора для дыхания чрезвычайно опасно и часто приводит к летальному исходу. В них отсутствует необходимая многоступенчатая очистка для удаления паров масла, влаги и смертельного угарного газа. У них также нет встроенных газовых мониторов или средств аварийного отключения, необходимых для жизнеобеспечения человека.
Ответ: Отраслевые стандарты обычно требуют ежеквартальных лабораторных испытаний качества воздуха третьей стороной. Однако конкретные рекомендации NFPA, местные правила или сертификаты по дайвингу могут диктовать более частые интервалы тестирования. Всегда тщательно документируйте эти испытания, чтобы обеспечить соблюдение требований и снизить ответственность.
Ответ: Гопкалит — это специализированный химический катализатор, используемый на заключительных стадиях процесса очистки. Он химически преобразует высокотоксичный угарный газ в более безопасный углекислый газ. Этот шаг является обязательным для обеспечения того, чтобы воздух оставался безопасным для дыхания человека, особенно если всасываемый воздух временно оказывается под угрозой.
Ответ: Каскадные системы хранения состоят из объемных резервуаров высокого давления, в которых хранятся большие объемы очищенного воздуха. Они позволяют операторам быстро заполнять баллоны SCBA или SCUBA в периоды пиковой нагрузки. Это предотвращает непрерывную и перегрузку компрессора, тем самым продлевая срок службы оборудования и обеспечивая немедленную доступность воздуха.
О: Когда встроенный монитор обнаруживает, что уровень угарного газа превышает нормативные пределы, он немедленно запускает протокол обеспечения безопасности. Система подаст громкий местный сигнал тревоги и автоматически отключит компрессор или отведет загрязненный воздух от заправочной станции. Это предотвращает попадание токсичного воздуха к пользователю.
