Yüksek basınçlı pnömatik ekipman temini hiçbir zaman basit bir donanım satın alımı değildir. Bu kritik bir altyapı kararıdır. Bu tek seçim, tesisinizin genel enerji yükünü ve ürün hurda oranını doğrudan belirler. Endüstriyel gerdirmeli-üflemeli kalıplama oldukça spesifik pnömatik koşullar gerektirir. Önceden ısıtılmış hamurları genişletmek için genellikle 25 ila 40 bar'a (580 psi'ye kadar) ihtiyacınız vardır. Standart endüstriyel üniteler, yıkıcı bir arıza olmadan bu yoğun baskılara dayanamaz.
Sonuç olarak, bu sağlam sistemleri değerlendirmek, başlangıçtaki sermaye harcamalarının çok ötesine bakmayı gerektirir. %100 görev döngüsü güvenilirliğini sağlamaya yoğun bir şekilde odaklanmalısınız. Ayrıca tüketici sağlığını korumak için ISO sertifikalı hava saflığını garanti etmeniz gerekir. Bu kılavuzda üflemeli kalıplama pnömatiğinin ardındaki hassas mekaniği keşfedeceğiz. Rakip kompresör mimarilerini nasıl karşılaştıracağınızı öğreneceksiniz. Son olarak, tesisiniz için en uygun kurulumu doğru şekilde boyutlandırmak ve seçmek için uygulanabilir bir çerçeve sağlayacağız.
S1 %100 Görev Döngüsü Zorunludur: PET şişirme kalıplama sürekli, kesintisiz yüksek basınçlı hava gerektirir; daha azı basınç düşüşlerine ve hatalı partilere neden olur.
ISO Sınıf 0 Yağsız Temel Değerdir: Tüketici sağlığının korunması ve tat kirliliğinin (örn. asetaldehit sorunları) önlenmesi, sıkı yağsız hava ve tam çiğlenme noktası kontrolü gerektirir.
Sistem Mimarisi TCO'yu Belirler: Bağımsız yüksek basınçlı pistonlu hava kompresörü, hidrofor ağı veya santrifüj ünitesi arasında seçim yapmak tamamen tesisin mevcut düşük basınçlı şebekesine ve öngörülen üretim hacmine bağlıdır.
Altyapı Maliyetleri Gizlidir: Yüksek basınçlı paslanmaz çelik borular ve titreşim sönümlemeye yönelik büyük alıcı tanklar genellikle kurulum maliyetinin önemli bir bölümünü oluşturur.
Gerdirme-üflemeli kalıplama, modern plastik şişe üretiminin temelini oluşturur. İlk olarak, makineler PET parisonlarını önceden ısıtıyor. Daha sonra, yüksek basınçlı hava bu kalıpları hassas kalıpların içinde güçlü bir şekilde genişletir. Bu havanın kesin gücü ve zamanlaması nihai ürün kalitesini doğrudan belirler. Özel bir PET Şişe Hava Kompresörü bu gerekli kuvveti sağlar. Basınç dalgalanırsa şişenin duvar kalınlığı eşit olmaz. Netlik bozulur. Yapısal bütünlük sonuçta başarısız olur.
Basınçlı hava sadece şişeleri üflemez. Hayati öneme sahip yardımcı tesis fonksiyonlarına güç verir. Hızlı kalıp soğutma için buna ihtiyacınız var. Robotik malzeme taşıma sistemlerini çalıştırır. Pnömatik aktüatörler tamamen sabit hava akışına dayanır. Ayrıca hava taşıma sistemleri hafif boş şişeleri hat boyunca taşır. Merkezi bir yüksek basınç sisteminin genellikle bu ikincil görevleri özel basınç düşürme valfleri aracılığıyla desteklemesi gerekir.
Şişe imalatında iş riski son derece yüksektir. Pnömatik arıza toleransınız sıfır olmalıdır. Anlık bir basınç düşüşü bile anında kalite kusurlarına neden olur. Üfleme aşamasında 15 psi'lik bir dalgalanmanın aşılması partiyi bozar. Beklenmedik bir hava kaynağı kesintisi, büyük miktarlarda reddedilen ürün oluşturur. Bu durum doğrudan ciddi kar kaybına ve üretim kotalarının kaçırılmasına yol açmaktadır.
Endüstri standardı mimariler büyük farklılıklar gösterir. Teknolojiyi kendi tesis tipinize göre eşleştirmeniz gerekir. Aşağıda üç ana kategoriyi inceliyoruz.

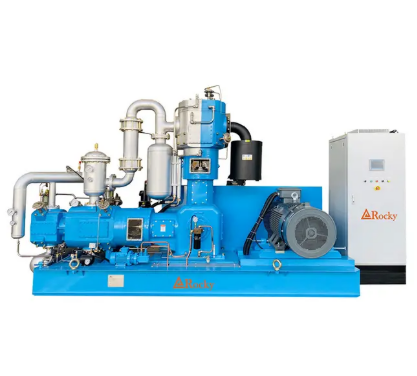

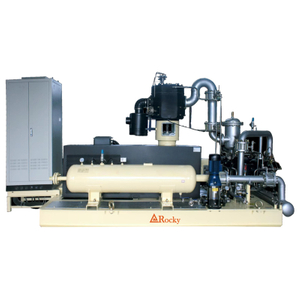

Ağır hizmet Pistonlu Hava Kompresörü, büyük PET tesisleri için altın standardı temsil eder. Bunlar genellikle su soğutmalı, yağsız pistonlu modellerdir. Olağanüstü sürekli performans sunarlar. İdeal koşullar altında 20 ila 30 yıllık bir ömür bekleyebilirsiniz. Ancak daha yüksek başlangıç sermaye harcaması gerektirirler. Ayrıca bakım aralıklarına sıkı sıkıya uyulmasını gerektirirler.
Hidrofor üniteleri tamamen farklı bir yaklaşım benimsiyor. Mevcut düşük basınçlı tesis havasını (genellikle 7 ila 10 bar) yakalarlar. Daha sonra bu havayı şişirme makinesi için on katına kadar yükseltirler. Bu merkezi olmayan yaklaşım, büyük bir maliyet verimliliği sağlar. Şişirme makinesinin yanına bir güçlendirici yerleştirerek büyük bir masrafı ortadan kaldırırsınız. Artık tesisinizin her yerine döşenen kapsamlı, son derece pahalı, yüksek basınçlı paslanmaz çelik borulara ihtiyacınız yok.
Santrifüj kompresörler büyük baz yük operasyonlarında en iyi şekilde çalışır. Şaşırtıcı derecede kompakt bir ayak izine sahiptirler. Muazzam miktarda yüksek basınçlı hava sağlarlar. Ancak belirgin bir dezavantaj taşıyorlar. Kısmi yüklerde çalışırken düşük enerji verimliliğinden muzdariptirler. Üretim talebiniz dalgalanıyorsa, VSD donanımlı bir pistonlu makine çok daha iyi performans gösterecektir.
Teknoloji Türü |
İdeal Uygulama |
Ömür Beklentisi |
Temel Avantaj |
Birincil Dezavantaj |
|---|---|---|---|---|
Pistonlu (3/4-Kademeli) |
Büyük, sürekli operasyonlar |
20–30 yıl |
Olağanüstü dayanıklılık ve yüksek basınç |
Daha yüksek başlangıç sermaye maliyeti |
Güçlendirici (Kullanım Noktası) |
Mevcut düşük basınçlı ızgaralara sahip tesisler |
10-15 yıl |
Pahalı paslanmaz boruları ortadan kaldırır |
Birincil hava ağı kapasitesine dayanır |
Merkezkaç |
Devasa baz yük tesisleri |
25+ yıl |
Yüksek hacim için kompakt ayak izi |
Kısmi yükte zayıf enerji verimliliği |
Ekipmanı sürekli çalışma standartlarına göre değerlendirmelisiniz. Özellikle ekipmanınızın S1 sürekli çalışma derecelendirmesine sahip olması gerekir. PET uygulamaları sürekli çalışmaktadır. Aralıklı dereceli makineler bu ortamda hayatta kalamaz. Hızla aşırı ısınırlar, bozulurlar ve arızalanırlar. S1 tanımı için daima motor ve pompa isim plakalarını kontrol edin.
Hava saflığı tüketici güvenliğini ve ürün kalitesini doğrudan etkiler. Yağ içeriği için ISO 8573-1 Sınıf 0 veya Sınıf 1 sertifikasını (ideal olarak tamamen yağsız hava için Sınıf 0) almalısınız. Kısa süreli yağ buharları, içecek kaplarında asetaldehitten kaynaklanan kötü tatlara neden olabilir.
Nem hakkında kritik not: Standart bir soğutmalı kurutucu (basınç çiy noktası 2~10°C), PET şişirme kalıplama için yeterli değildir. Bu seviyede kalan nem, PET'in hidrolitik bozulmasına neden olacak, bu da şişelerin bulanıklaşmasına ve mukavemetin azalmasına neden olacaktır. -20°C ila -40°C (-4°F ila -40°F) arasında bir basınç çiğlenme noktasına ulaşmak için bir nem çekicili adsorpsiyonlu kurutucu kurmanız gerekir. Yalnızca bu düşük çiğlenme noktası, nemin PET malzemesine kimyasal olarak zarar vermesini önler.
Fizik, dört aşamalı sıkıştırmaya üç aşamalı sıkıştırmaya göre belirgin bir avantaj sağlar. İş yükünü dört aşamaya yaymak, silindir başına sıkıştırma oranını düşürür. Daha düşük oranlar önemli ölçüde daha iyi soğutma sağlar. Bu doğrudan enerji verimliliğini artırır. Ayrıca Değişken Hızlı Sürücü (VSD) teknolojisi çok önemlidir. Motor çıkışını dalgalanan şişirme makinesi talebiyle eşleştirir. VSD'yi uygulamak, enerji israfınızı zahmetsizce %20'ye kadar azaltabilir.
Ekipmanınızı çalıştırmanın gizli maliyetlerini göz ardı etmeyin. Büyük yüksek basınçlı makineler büyük ani akımlar çeker. Standart başlangıçlar güç artışlarına neden olur. Kamu hizmeti şirketleri bu ani artışları ağır bir şekilde cezalandırıyor. Modern çözümler bu sorunu ortadan kaldırıyor. Sıralı başlatma sistemlerini arayın. Bazı üreticiler sanal şaft algoritmaları sunmaktadır. Bu teknolojiler, elektrik şebekesinin aşırı yüklenmesini önlemek için çift makineli başlatmaları senkronize eder.
Pistonlu pistonlu makineler düşük frekanslı, yüksek etkili titreşimler üretir. Esasen aşağı akış havasını çekiçliyorlar. Bunu doğrudan hassas üflemeli kalıplama ekipmanına yönlendiremezsiniz. Uygun boyutta bir alıcı tank zorunludur. Hemen aşağıya kurmanız gerekir. Agresif şokları emer. Felaket yaratan boru yorgunluğunu önler ve hat basıncınızı dengeler.
PET kompresörleri yoğun bakım gerektirir. Genellikle bir tesiste bakımı en yoğun olan varlıklardır. Bu gerçeğe hazırlanmalısınız. Sıkı servis aralıkları operasyonel sağlığı belirler. Tipik olarak bunlar 2.000, 4.000 ve 6.000 saatte iner. Valf değişimleri sıklıkla gerçekleşir. Bu parçaları ve işçilik saatlerini operasyonel bütçenize dahil etmelisiniz.
En İyi Uygulama: Yedek valf kitlerini sahada bulundurun. Özel yüksek basınç valflerinin nakliyesindeki gecikmeler, üretimin günlerce durmasına neden olabilir.
Yaygın Hata: 4.000 saatlik hizmeti 5.000 saate çıkarmak. Bu neredeyse her zaman segmanın erken aşınmasına ve basınç kaybına neden olur.
Yüksek hacimli plastiklerde arıza süresi maliyetleri kabul edilemez. %98 veya daha yüksek çalışma süresi gerektiren tesislerin yedeklilik planlaması gerekir. Başlangıç sermaye planlamanızda %100 yedekleme sistemini hesaba katmalısınız. Yedekli bir sistem olmadan çalışmak felaket riskine davetiye çıkarır. Ana üniteniz 6.000 saatlik rutin bir hizmet nedeniyle arızalanırsa tüm tesisinizin para kazanması durur.
Endüstri eğilimleri ağırlıklı olarak baskının azaltılmasına yöneliktir. Birçok tesis daha önce 600 psi'de çalışıyordu. Dikkatli kalıp optimizasyonu sayesinde artık üfleme basıncını 50 psi kadar düşürüyorlar. Görünüşte küçük olan bu azalma, birleşik enerji tasarrufu sağlar. Hava sisteminiz daha az çalışır. Elektrik faturalarınız önemli ölçüde düşer. Basınç azaltmanın mümkün olup olmadığını daima takım mühendisinize sorun.
Ekipmanınızı boyutlandırmak kesin matematik gerektirir. Tahminler büyük verimsizliklere yol açar. İhtiyaçlarınızı tam olarak belirlemek için bu uygulanabilir adımları izleyin.
Gerçek Hava Tüketimini Belirleyin: Üç temel değişkene ihtiyacınız var. Saat başına şişe sayınızı şişe başına hacimle çarpın. Daha sonra bunu üfleme basıncınızla çarpın. Ayrıca şişe karmaşıklığını da hesaba katmalısınız. Basit su şişeleri daha düşük basınç gerektirir. Karmaşık farmasötik şekiller veya yüksek basınçlı gazlı içecek şişeleri çok daha yüksek kuvvetler gerektirir.
Tesisin Hazır Durumunu Değerlendirin: Mevcut altyapınızı kapsamlı bir şekilde denetleyin. Mevcut düşük basınçlı hava kullanılabilirliğinizi kontrol edin. Soğutma suyu kapasitenizi ölçün. Ortam sıcaklığı kontrollerinizi değerlendirin. Son olarak fiziksel ayak izinizi ölçün. Ağır forkliftler ve baş üstü bakım rampaları için yeterli açıklık bırakmalısınız.
Proje Ufkunu Hesaplayın: Ekipmanı uzun vadeli iş planınızla eşleştirin. Kısa vadeli 5 yıllık bir sözleşmeyi yerine getiriyor musunuz? Daha düşük maliyetli, hava soğutmalı bir ünite mantıklı olabilir. 20 yıllık mega tesis mi inşa ediyorsunuz? Yüksek verimli, su soğutmalı sürekli bir sisteme ihtiyacınız var.
Özel bir şişe hava sistemi oldukça karmaşık bir varlıktır. Enerji tüketimi ve titiz bakım, gerçek operasyonel sürdürülebilirliğini belirler. Bu makineleri yalnızca etiket fiyatlarına göre değerlendiremezsiniz. Tesisinizin üretkenliği tamamen kesintisiz pnömatik kuvvete bağlıdır.
ISO Sınıf 0 saflık ve S1 sürekli çalışma değerlerine kesinlikle öncelik vermenizi tavsiye ederiz. Satın almadan önce tesisinizin mevcut alçak basınç ağını denetleyin. Bu, bağımsız bir yüksek basınç sistemine mi yoksa merkezi olmayan bir hidrofor konfigürasyonuna mı ihtiyacınız olduğunu belirler. Doğru boyutlandırma, maliyetli üretim darboğazlarını önler.
Bugün harekete geçin. Mevcut şişirme hatlarınızın kapsamlı bir enerji ve akış denetimini gerçekleştirin. Sertifikalı bir pnömatik mühendisiyle iletişime geçin. Herhangi bir tedariki tamamlamadan önce CFM ve basınç gereksinimlerinizi tam olarak hesaplamalarını sağlayın.
C: Agresif düşük frekanslı titreşimleri absorbe etmek için bir alıcı tank kritik öneme sahiptir. Pistonlu ekipman, çalışma sırasında ağır mekanik şoklar üretir. Tank bu etkileri tamponlar. Hava basıncını hassas şişirme makinesine ulaşmadan önce mükemmel bir şekilde dengeler, boru yorgunluğunu ve tutarsız şişe kalıplamasını önler.
C: Hayır. Standart endüstriyel kompresörler 10 ila 14 bar civarında zirve yapar. Gerdirerek üflemeli kalıplama, genellikle 25 ila 40 bar (360 ila 580 psi) arasında büyük kuvvetler gerektirir. Standart üniteler ayrıca kesintisiz, 7/24 plastik üretimi için gereken S1 sürekli görev döngüsünden de yoksundur. Hızla aşırı ısınacaklar ve başarısız olacaklar.
C: Genel olarak evet. İş yükünü dört ayrı aşamaya yaymak, silindir başına sıkıştırma oranını azaltır. Bu temel fizik prensibi çalışma sıcaklıklarını düşürür. Valf ömrünü önemli ölçüde uzatır. En önemlisi, üç aşamalı modellere kıyasla genel enerji verimliliğini büyük ölçüde artırır.
C: Motor çıkışını gerçek taleple eşleştirmek için Değişken Hızlı Sürücüleri (VSD) kullanmalısınız. Ek olarak, ikincil tesis işlevleri için ara düşük basınçlı havayı geri kazanın. Son olarak şişe kalıbı tasarımlarınızı optimize edin. Üfleme basıncınızı yalnızca 50 psi kadar düşürmek, kolaylıkla %5 genel enerji tasarrufu sağlayabilir.
