Przemysłowe systemy gazowe często uderzają w barierę wydajności, gdy specjalistyczne zastosowania wymagają ekstremalnych ciśnień. Modernizacja infrastruktury całego zakładu w celu spełnienia lokalnych wymagań powoduje wyczerpanie zasobów. Marnuje także ogromne ilości energii. A Sprężarka Gas Booster rozwiązuje ten specyficzny problem.
Definiujemy to urządzenie jako wtórną jednostkę sprężającą. Pobiera już sprężony gaz z istniejącej linii zasilającej i wzmacnia go, aby osiągnąć docelowe wysokie ciśnienie. Takie podejście tworzy mocne uzasadnienie biznesowe dla obiektów przemysłowych. Umożliwia operatorom uzyskiwanie zlokalizowanych, ekstremalnie wysokich ciśnień. Na przykład do testowania komponentów można osiągnąć ciśnienie do 10 000 psi. Te wskaźniki można osiągnąć bez wygórowanych nakładów inwestycyjnych związanych ze zwiększaniem bazowego ciśnienia sieciowego całej instalacji.
W tym przewodniku inżynierskim dowiesz się, jak mechanicznie działa kompresja wtórna. Zbadamy konfiguracje napędów, realia termodynamiczne i kryteria wymiarowania systemu. Dowiesz się również, jak bezpiecznie obchodzić się ze specjalistycznymi mediami.
Wartość bazowa 14,5 PSIA: Standardowe sprężarki czerpią z ciśnienia atmosferycznego (0 psig); wzmacniacze gazu wymagają gazu wlotowego pod ciśnieniem (zwykle 50–150 psig).
Docelowa wydajność: Kompresja wtórna wykorzystuje równanie procesu politropowego, wymagając znacznie mniej energii niż kompresja pierwotna.
Zgodność ze specyfiką mediów: Obsługa gazów reaktywnych wymaga specjalistycznych urządzeń (np. sprężarka wspomagająca tlen wymaga dedykowanego odpowietrzania atmosferycznego i pracy całkowicie bezolejowej).
Skalowalność napędu: Systemy są klasyfikowane według typu napędu (pneumatycznego, hydraulicznego, elektrycznego), co określa ich przenośność, zdolność do pracy ciągłej i gotowość do automatyzacji.
Inżynierowie muszą ustalić wskaźnik natychmiastowej dyskwalifikacji przed określeniem wyposażenia. Nazywamy to zasadą 14,5 PSIA. Jeśli źródło gazu znajduje się pod ciśnieniem atmosferycznym (14,5 psia lub 0 psig), potrzebujesz standardowej sprężarki wielostopniowej. Wzmacniacz nie może pobierać gazu z atmosfery. Jeśli gaz wlotowy znajduje się już pod ciśnieniem w układzie poprzedzającym, wzmacniacz staje się właściwym ekonomicznym wyborem. Zamiast zaczynać od zera, wykorzystuje istniejącą presję.

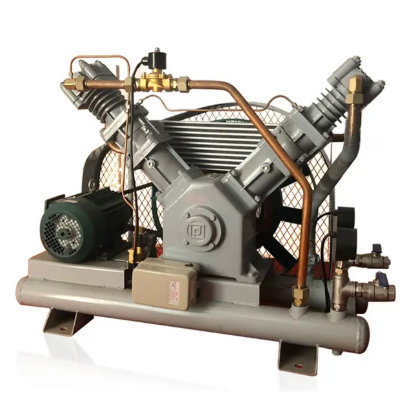

Aby zrozumieć, jak to działa w praktyce, musimy przyjrzeć się standardowej architekturze instalacji w pętli zamkniętej. Skuteczna topologia systemu ma ścisłą sekwencję:
Sprężarka główna przed sprężarką: Zapewnia podstawowe ciśnienie w sieci.
Wlotowy zbiornik buforowy: Stabilizuje dopływający przepływ gazu i zapobiega głodowi.
Sprężarka wspomagająca gaz: wzmacnia zlokalizowane ciśnienie.
Wysokociśnieniowy zbiornik odbiorczy: przechowuje wzmocniony gaz do natychmiastowego użycia.
Zastosowanie końcowe: Zużywa gaz pod wysokim ciśnieniem.
Ta topologia prowadzi do bardzo korzystnego równania ekonomicznego. Wyobraź sobie zakład produkcyjny wyposażony w główną linię powietrza pod ciśnieniem 13 barów. Jedna konkretna maszyna potrzebuje do działania ciśnienia 40 barów. Lokalne zwiększenie ciśnienia w miejscu użycia zapobiega ogromnym stratom ciepła. Oszczędza to również ogromną powierzchnię wymaganą do modernizacji infrastruktury obejmującej cały zakład. Płacisz tylko za skompresowanie dokładnie takiej objętości gazu, jakiej potrzebujesz przy wyższym ciśnieniu.
Kompresja wtórna wymaga znacznie mniejszego wysiłku mechanicznego niż kompresja pierwotna. Wyjaśnimy to za pomocą równania procesu politropowego. Wymagana praca podczas sprężania gazu zależy w dużym stopniu od ciśnienia początkowego. Rozpoczęcie od wyższego początkowego ciśnienia wlotowego (P1) drastycznie zmniejsza całkowitą pracę mechaniczną (W) potrzebną do osiągnięcia końcowego ciśnienia docelowego (P2). Całkowicie unikasz wysoce nieefektywnych niższych stopni kompresji.
Jednakże operatorzy muszą stawić czoła surowym warunkom mechanicznym, przede wszystkim „martwej przestrzeni” cylindra. Tłok nigdy nie dotyka idealnie głowicy cylindra pod koniec skoku. Niewielka ilość gazu pod wysokim ciśnieniem pozostaje uwięziona w tej martwej przestrzeni. Świeży gaz dostaje się do cylindra dopiero wtedy, gdy tłok cofa się wystarczająco daleko, aby uwięziony gaz mógł się rozszerzyć. Zanim zawór wlotowy otworzy się, ciśnienie wewnętrzne musi spaść poniżej ciśnienia zasilania. To fizyczne ograniczenie określa maksymalny praktyczny stopień sprężania dla dowolnego pojedynczego cylindra.
Aby zarządzać tymi siłami termodynamicznymi, systemy opierają się na krytycznych podkomponentach. Podsumowaliśmy je poniżej.
Nazwa komponentu |
Funkcja inżynierska |
Wpływ operacyjny |
|---|---|---|
Pompa napędowa |
Zapewnia główną siłę napędową do poruszania tłokiem gazowym. |
Określa maksymalne osiągalne natężenie przepływu i ciśnienie tłoczenia. |
Zarządzanie ciepłem |
Wykorzystuje systemy chłodzenia międzystopniowego (między etapami) i chłodzenia końcowego. |
Zapobiega naprężeniom cieplnym uszczelek i zarządza kondensacją wilgoci. |
Ochrona przeciwprzepięciowa |
Reguluje zawory obejściowe podczas nagłych spadków przepływu. |
Niezbędne w zapobieganiu uszkodzeniom mechanicznym i wibracjom przy zastosowaniach o dużej intensywności. |
Wybór odpowiedniego typu napędu równoważy wydatki kapitałowe z wymaganiami dotyczącymi wydajności. Inżynierowie zazwyczaj dzielą te systemy na trzy odrębne kategorie.
Napęd pneumatyczny: Urządzenia te wykorzystują standardowe sprężone powietrze jako siłę napędową. Są wysoce przenośne i iskrobezpieczne. Ze względu na brak elementów elektrycznych są one zaprojektowane w wersji przeciwwybuchowej. Jednakże napędy pneumatyczne zapewniają niższy maksymalny ciągły przepływ w porównaniu z innymi opcjami.
Napędzane hydraulicznie: Producenci projektują jednostki hydrauliczne do zastosowań ciągłych i ekstremalnie wysokociśnieniowych. Niezawodnie tłoczą ogromne ilości gazu. Aby je pomieścić, będziesz potrzebować większej powierzchni obiektu. Wymagają również zewnętrznych systemów chłodzenia, aby zarządzać ciepłem wytwarzanym przez płyn hydrauliczny.

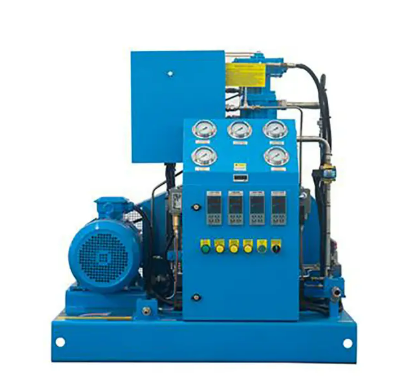

Napędzane elektrycznie: reprezentują najwyższe wydatki inwestycyjne. Silniki elektryczne zapewniają precyzyjną kontrolę obrotów i wyjątkową wydajność. Umożliwiają łatwą integrację ze SCADA. Wymagają jednak skomplikowanych paneli sterowania i dokładnego monitorowania środowiska.
Po wybraniu napędu należy wybrać konfigurację cylindrów, aby skalować wzmocnienie.
Jednostopniowy, jednostronnego działania: charakteryzuje się kompresją jednokierunkową. Działa najlepiej w przypadku umiarkowanych wzrostów ciśnienia i okresowych testów.
Jednostopniowy, dwustronnego działania: wykorzystuje naprzemienne równoległe cylindry. Spręża gaz zarówno podczas ruchu do przodu, jak i do tyłu, zapewniając płynniejszy, ciągły przepływ.
Dwustopniowy, dwustronnego działania: Charakteryzuje się kompresją szeregową. Gaz przepływa z większej butli głównej bezpośrednio do mniejszej butli wtórnej. Dzięki tej konstrukcji możliwe jest maksymalne wzmocnienie ciśnienia.
Prasowanie mediów specjalistycznych wprowadza rygorystyczne wymagania metalurgiczne i bezpieczeństwa. Gazy obojętne i reaktywne zachowują się inaczej pod ekstremalnym ciśnieniem.
Kiedy inżynieria a Nitrogen Booster Compressor , musisz całkowicie skupić się na utrzymaniu wysokiej czystości. Przemysłowe zastosowania produkcyjne wymagają nieskazitelnego gazu. Cięcie laserowe i formowanie z rozdmuchem PET często wymagają azotu dostarczanego pod ciśnieniem od 350 do 450 psi. Jeśli zanieczyszczenia dostaną się do strumienia gazu, mogą zniszczyć produkt końcowy. Należy dokładnie ocenić zgodność materiałów. Stosowanie elementów wewnętrznych ze stali nierdzewnej zapobiega rdzewieniu i utlenianiu. Dzięki temu strumień gazu obojętnego pozostaje całkowicie niezanieczyszczony od wlotu do punktu użycia.
Obsługa tlenu wymaga jeszcze bardziej rygorystycznych protokołów. Jakiś Sprężarka wspomagająca tlen wymaga specjalistycznej zgodności w celu ograniczenia poważnych zagrożeń bezpieczeństwa. Tlen pod wysokim ciśnieniem stwarza ogromne ryzyko zapalenia. Kontakt sprężonego tlenu ze smarami węglowodorowymi może spowodować katastrofalne eksplozje. Dlatego obowiązkowe cechy konstrukcyjne obejmują konstrukcję w 100% bezolejową. Producenci stosują uszczelnienia zmniejszające tarcie i przestrzegają rygorystycznych standardów montażu czystego tlenem.
Ponadto należy wdrożyć specjalną izolację fizyczną. Bezpieczny system tlenowy podkreśla potrzebę fizycznej „przestrzeni wentylowanej do atmosfery” (często nazywanej elementem dystansowym). Szczelina ta oddziela sekcję sprężania gazu od sekcji napędowej. Zapewnia, że wycieki gazu napędowego lub smaru nie przedostaną się do strumienia tlenu pod wysokim ciśnieniem i nie zanieczyszczą go.
Właściwy dobór zapobiega awariom sprzętu i zapewnia stabilność procesu. Nie polegaj wyłącznie na mocy znamionowej. Zamiast tego użyj ustrukturyzowanej metody oceny.
Początkowe ciśnienie wlotowe a docelowe ciśnienie tłoczenia: Określ dokładny wymagany stopień sprężania.
Wymagane objętościowe natężenie przepływu (SCFM): Oblicz rzeczywistą objętość zużywaną przez aplikację końcową na minutę.
Skład gazu: Określ, czy media są obojętne, reaktywne lub łatwopalne, aby określić materiały uszczelniające.
Cykl pracy: Określ, czy system będzie działał sporadycznie, czy będzie wymagał ciągłej pracy 24 godziny na dobę, 7 dni w tygodniu.
Ograniczenia dotyczące temperatury i wilgotności otoczenia: Oceń środowisko instalacji, aby odpowiednio dopasować systemy chłodzenia.
Wymagania dotyczące filtracji i suszenia na wlocie: Upewnij się, że dopływający gaz spełnia specyfikacje czystości wzmacniacza.
Kompatybilność materiałowa: Wybierz pomiędzy stalą węglową do suchych gazów obojętnych lub stalą nierdzewną do środowisk korozyjnych.
Aby kontekstualizować te zasady dotyczące wymiarów, możemy przyjrzeć się standardowym wzorcom przemysłowym. Różne sektory wymagają znacznie różnych zakresów wydajności.
Sektor Przemysłu |
Aplikacja podstawowa |
Typowe ciśnienie docelowe |
|---|---|---|
Ropa i gaz / rurociąg |
Uruchomienie zaworów podmorskich i próba ciśnieniowa |
Do 10 000 psi |
Produkcja |
Formowanie z rozdmuchem butelek PET |
Zwykle ~40 barów (580 psi) |
Przetwarzanie energii |
Procedury oczyszczania i uruchamiania turbiny gazowej |
400–600 psi |
Nowoczesne obiekty przemysłowe wykraczają poza ręczną regulację. Integracja automatyzacji zapewnia trwałość sprzętu i spójność procesów. Podłączenie systemu do zaawansowanych elementów sterujących minimalizuje błędy ludzkie.
Automatyka i sterowanie: Inżynierowie szczegółowo opisują teraz integrację pętli sterowania PID (proporcjonalnie-całkująco-różniczkująca). Pętle te zapewniają precyzyjną regulację ciśnienia i przepływu, błyskawicznie dostosowując prędkość napędu w oparciu o zapotrzebowanie w czasie rzeczywistym. Należy także ustanowić łączność SCADA lub DCS. Dostarczanie danych operacyjnych do centralnego pulpitu nawigacyjnego umożliwia zespołom konserwacyjnym przeprowadzanie konserwacji predykcyjnej. Mogą wymienić uszczelki, zanim nastąpi katastrofalny wyciek.
Ryzyka operacyjne, które należy ograniczyć:
Głód: Należy stale monitorować ciśnienia wlotowe. Jeśli zasilanie na wlocie spadnie poniżej minimalnego zapotrzebowania na wlocie wzmacniacza, cylindry zaczną głodować. Powoduje to poważne naprężenia mechaniczne przypominające kawitację i przegrzewanie uszczelek.
Przeciążenie termiczne: Sprężanie gazu powoduje wytwarzanie ciepła. Ryzykujesz niedostateczną specyfikacją chłodnic międzystopniowych w jednostkach hydraulicznych pracujących w trybie ciągłym. Jeśli chłodzenie nie powiedzie się, temperatura wewnętrzna gwałtownie wzrośnie, natychmiast niszcząc niemetalowe uszczelnienia dynamiczne.
Degradacja uszczelek: Należy aktywnie planować okresy konserwacji uszczelek dynamicznych. Chociaż wzmacniacze na ogół wymagają mniej konserwacji niż sprężarki główne ze względu na mniejszą liczbę ruchomych części, zużycie uszczelek pozostaje nieuniknione. Planuj przestoje w oparciu o godziny pracy, zamiast czekać na spadki wydajności.
Ostateczny wybór sprzętu opiera się na prostej matrycy decyzyjnej. Należy ocenić istniejące ciśnienie bazowe, określić dokładne medium gazowe i obliczyć wymagany cykl pracy. Wtórna kompresja zapewnia ogromną wartość, wzmacniając ciśnienie dokładnie tam, gdzie jest to potrzebne.
Jako kolejny krok, który można podjąć, doradź inżynierom obiektu, aby dynamicznie rejestrowali bieżące ciśnienia w rurociągach przez całą zmianę roboczą. Zamapuj docelowy CFM dokładnie w miejscu użycia. Na koniec skonsultuj się z wykwalifikowanym integratorem systemów, aby ocenić wydajność pneumatyczną i hydrauliczną dla konkretnego środowiska obiektu.
Odpowiedź: Nie. Wymaga zasilania wlotowego pod ciśnieniem. Używanie go na powietrzu atmosferycznym spowoduje zerowy przepływ i potencjalne uszkodzenie sprzętu. Aby skutecznie otworzyć zawory dolotowe, cylindry opierają się na ciśnieniu początkowym.
Odp.: Chociaż zasady mechaniczne są podobne, wzmacniacze gazu wymagają specjalistycznych uszczelek, ścisłej zgodności metalurgicznej i unikalnych architektur odpowietrzania. Te różnice konstrukcyjne pozwalają im bezpiecznie obsługiwać media obojętne, reaktywne lub żrące, bez wycieków.
Odp.: Działa przy znacznie mniejszej różnicy ciśnień. Wzmacniając już sprężony strumień do użytku lokalnego, wymaga on jedynie ułamka mocy wymaganej do sprężenia gazu z podstawowego ciśnienia atmosferycznego wynoszącego zero psig.
