Dalam tiupan botol PET, udara termampat melakukan lebih daripada menolak prabentuk ke dalam bentuk. Ia bersentuhan langsung dengan proses tiupan dan sangat mempengaruhi kualiti botol, kestabilan pengeluaran, prestasi acuan dan kos operasi. Walaupun mesin pengacuan tamparan, acuan dan prabentuk dipilih dengan betul, kualiti udara termampat yang lemah masih boleh menyebabkan pengeluaran tidak stabil dan kecacatan botol yang boleh dilihat.
Udara termampat yang kering dan bersih amat penting dalam pengeluaran botol PET kerana proses tiupan memerlukan udara bertekanan tinggi, tindak balas kitaran yang cepat, dan penghantaran udara yang konsisten. Kelembapan, minyak, habuk dan kualiti udara yang tidak stabil boleh menjejaskan penampilan botol, ketebalan dinding, kebersihan dan kebolehpercayaan peralatan.
Bagi kilang yang mengeluarkan botol minuman, botol minyak makan, botol kosmetik, pembungkusan farmaseutikal atau bekas PET lain, kualiti udara termampat tidak boleh dianggap sebagai isu kedua. Ia adalah sebahagian daripada proses pengeluaran itu sendiri.
|
|
|
Tiupan botol PET bermula dengan prabentuk PET yang dipanaskan. Selepas preform mencapai suhu yang sepatutnya, ia diletakkan di dalam acuan. Udara termampat bertekanan tinggi kemudian mengembangkan prabentuk yang dilembutkan sehingga ia sesuai dengan rongga acuan.
Proses ini kelihatan mudah, tetapi ia sangat sensitif terhadap kualiti udara dan kestabilan tekanan. Udara termampat mesti memasuki prabentuk dengan cepat, sekata, dan bersih. Jika udara mengandungi lembapan, minyak atau zarah, bahan cemar tersebut boleh menjejaskan persekitaran pengeluaran, komponen mesin dan konsistensi botol akhir.
Banyak kilang memberi tumpuan kepada tekanan udara, seperti 30 bar atau 40 bar, tetapi tekanan sahaja tidak mencukupi. Pemampat mungkin mencapai tekanan yang diperlukan semasa masih menghantar udara basah, berminyak atau tercemar.
Untuk meniup botol PET, persoalan utama bukan sahaja 'Bolehkah pemampat mencapai tekanan?' Ia juga 'Bolehkah sistem menyediakan udara kering, bersih dan stabil semasa pengeluaran berterusan?'
A lengkap Oleh itu, sistem Pemampat Udara Hewan Peliharaan hendaklah merangkumi bukan sahaja pemampat itu sendiri, tetapi juga pengeringan udara, penapisan, penyimpanan udara, saliran, dan reka bentuk saluran paip yang betul.
Kelembapan adalah salah satu masalah yang paling biasa dalam sistem udara termampat. Apabila udara dimampatkan, suhunya meningkat dan keupayaannya untuk membawa wap air berubah. Apabila udara menyejuk dalam saluran paip atau tangki simpanan, wap air mungkin terpeluwap menjadi air cecair.
Dalam tiupan botol PET, kelembapan ini boleh mewujudkan beberapa risiko pengeluaran.
Acuan botol mesti mengekalkan keadaan suhu yang stabil semasa pengeluaran. Jika udara termampat basah memasuki sistem, pemeluwapan mungkin mengganggu kawalan suhu acuan dan mewujudkan keadaan pembentukan yang tidak konsisten.
Malah perubahan kecil dalam suhu acuan boleh mempengaruhi penampilan botol, pengedaran dinding, pengecutan dan ketekalan dimensi. Untuk talian pengeluaran berkelajuan tinggi, ini boleh mengakibatkan turun naik kualiti berulang yang sukar dikenal pasti jika sistem udara termampat tidak diperiksa.
Air dalam udara termampat boleh terkumpul dalam injap, saluran paip, penapis, dan tangki udara. Dari masa ke masa, ini boleh meningkatkan risiko kakisan dan menjejaskan komponen pneumatik. Dalam talian tiupan botol PET, tindak balas injap mestilah pantas dan boleh dipercayai. Kelekatan, kakisan atau penyumbatan yang berkaitan dengan kelembapan boleh mengurangkan kestabilan mesin.
Inilah sebabnya mengapa pengering udara tidak menjadi pilihan dalam kebanyakan sistem tiupan PET. Ia membantu menghilangkan lembapan sebelum udara mencapai peralatan hiliran yang sensitif.
Udara basah boleh menyumbang kepada prestasi tiupan yang tidak stabil. Hasilnya mungkin termasuk pembentukan botol yang tidak sekata, ketelusan yang tidak konsisten, tanda permukaan atau kekuatan yang tidak stabil. Dalam sesetengah kes, kilang mungkin menyalahkan acuan, preform, atau mesin tiupan, manakala punca sebenarnya adalah rawatan udara termampat yang lemah.
Bekalan udara kering membantu mengekalkan proses tiupan yang lebih mudah diramal.
Udara termampat bersih bermakna udara bebas daripada minyak, zarah dan bahan cemar lain yang berbahaya. Ini amat penting apabila botol PET digunakan untuk makanan, minuman, kosmetik atau produk farmaseutikal.
Minyak dalam udara termampat mungkin berasal daripada pemampat yang dilincirkan minyak, komponen haus, pengasingan yang lemah, atau saluran paip yang tercemar. Sebaik sahaja minyak memasuki sistem udara termampat, ia boleh menjadi sukar untuk dikeluarkan sepenuhnya.
Dalam tiupan botol PET, pencemaran minyak boleh menjejaskan kebersihan botol, bau dan penerimaan pelanggan. Untuk aplikasi pembungkusan, terutamanya pembungkusan minuman dan makanan, ini merupakan isu kualiti yang serius.
Debu, skala paip, karat dan zarah halus lain boleh memasuki aliran udara termampat. Bahan cemar ini boleh menjejaskan injap, pengedap, acuan, dan muncung tiupan. Mereka juga boleh meningkatkan kekerapan penyelenggaraan dan mengurangkan kebolehpercayaan barisan pengeluaran.
Penapis ketepatan digunakan untuk mengeluarkan zarah ini sebelum udara sampai ke mesin pengacuan tamparan. Untuk kilang botol PET, penapisan melindungi kualiti produk dan prestasi peralatan.
Botol PET sering digunakan untuk produk yang memerlukan keadaan pembungkusan yang bersih. Walaupun udara termampat tidak kekal di dalam botol selepas pengeluaran, udara masih mengambil bahagian dalam proses pembentukan. Atas sebab ini, udara termampat bersih adalah sebahagian daripada persekitaran pengeluaran pembungkusan yang bertanggungjawab.
Sistem udara bersih membantu kilang mengurangkan risiko pencemaran dan memenuhi jangkaan pelanggan yang lebih tinggi untuk kualiti pembungkusan.
Kualiti udara termampat secara langsung boleh mempengaruhi rupa botol yang telah siap.
Jika tekanan udara turun naik atau aliran udara terjejas oleh kelembapan dan pencemaran, prabentuk mungkin tidak mengembang sama rata. Ini boleh mengakibatkan ketebalan dinding tidak sekata, kawasan lemah atau kekuatan botol yang tidak konsisten.
Botol PET sering memerlukan kejelasan dan konsistensi visual yang baik. Udara yang tercemar, keadaan acuan yang tidak stabil atau isu berkaitan kelembapan mungkin menyumbang kepada penampilan yang buruk. Untuk botol minuman, kualiti visual amat penting kerana botol adalah sebahagian daripada persembahan produk.
Kelembapan atau zarah dalam sistem udara termampat boleh meningkatkan risiko tanda, bintik atau kecacatan permukaan lain. Isu ini mungkin kelihatan kecil, tetapi ia boleh menyebabkan penolakan dalam industri di mana penampilan pembungkusan penting.
Udara termampat yang stabil menyokong pembentukan botol yang tepat. Apabila kualiti udara dan penghantaran tekanan tidak stabil, botol akhir mungkin menunjukkan sisihan bentuk, kawalan dimensi yang lemah, atau kapasiti yang tidak konsisten.
A Pemampat Udara Hembusan PET harus berfungsi bersama-sama dengan peralatan rawatan udara. Tujuan utama peralatan ini adalah untuk mengeluarkan lembapan, minyak, zarah, dan turun naik tekanan sebelum udara sampai ke mesin peniup.
Pengering udara mengeluarkan lembapan daripada udara termampat. Bergantung pada kualiti udara yang diperlukan dan persekitaran operasi, kilang boleh menggunakan pengering udara sejuk atau pengering udara bahan pengering.
Pengering udara yang disejukkan biasanya digunakan untuk penyingkiran lembapan am. Pengering udara bahan pengering boleh mencapai takat embun yang lebih rendah apabila udara yang lebih kering diperlukan. Kategori produk Rocky termasuk peralatan pasca pemprosesan seperti pengering udara sejuk dan pengering udara bahan pengering untuk sistem udara termampat.
Penapis ketepatan mengeluarkan zarah pepejal, aerosol minyak dan kekotoran halus lain. Dalam tiupan botol PET, penapisan membantu melindungi injap, acuan, saluran paip dan proses pengeluaran akhir.
Penapis mesti dipilih mengikut tahap kualiti udara yang diperlukan. Mereka juga harus dikekalkan dengan kerap. Penapis yang disekat atau terbeban boleh menghasilkan penurunan tekanan dan meningkatkan penggunaan tenaga.
Tangki udara menyimpan udara termampat dan menstabilkan tekanan. Ia juga membantu memisahkan sedikit lembapan dari udara sebelum udara bergerak ke hilir.
Dalam tiupan botol PET, permintaan udara tidak selalunya tetap. Semasa setiap kitaran tiupan, sistem memerlukan letupan udara termampat yang kuat. Tangki udara bersaiz betul membantu mengurangkan turun naik tekanan dan menyokong pengeluaran yang lebih lancar.
Kondensat mesti dikeluarkan dari sistem udara termampat. Pemisah air minyak dan injap longkang membantu mengeluarkan air terkumpul dan bahan cemar daripada tangki udara, pengering dan penapis.
Jika kondensat tidak disalirkan dengan betul, ia mungkin memasuki semula sistem dan mengurangkan keberkesanan proses rawatan udara.
Mampatan bebas minyak sering disyorkan untuk meniup botol PET kerana ia mengurangkan risiko minyak memasuki aliran udara termampat.
Banyak pengeluar botol PET menyediakan jenama minuman, makanan dan penjagaan diri. Pelanggan ini mengambil berat tentang kebersihan pembungkusan. Pemampat Udara Hembusan PET bebas minyak membantu menyokong pengeluaran yang lebih bersih dan mengurangkan risiko pencemaran berkaitan minyak.

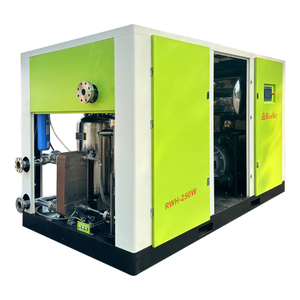

Rocky menawarkan pilihan pemampat tiupan botol PET bebas minyak yang direka untuk aplikasi pengacuan tamparan 30–40 bar. Maklumat produk menyerlahkan 100% udara bebas minyak, operasi sehingga 40 bar, dan prestasi berterusan untuk barisan pengeluaran botol.
Walaupun dengan pemampat bebas minyak, penapisan masih diperlukan. Sistem udara termampat mungkin masih mengandungi habuk, karat, skala paip atau lembapan. Penapis udara dan pengering masih diperlukan untuk mencapai kualiti udara yang stabil.
Mampatan bebas minyak mengurangkan satu sumber pencemaran utama, tetapi sistem lengkap masih memerlukan rawatan udara yang betul.
|
|
|
Udara kering dan bersih tidak boleh dipisahkan daripada kestabilan tekanan. Dalam tiupan botol PET, faktor-faktor ini berfungsi bersama.
Jika udara kering dan bersih tetapi tekanan tidak stabil, kualiti botol mungkin masih terjejas. Jika tekanan stabil tetapi udara basah atau tercemar, masalah pengeluaran mungkin masih berlaku. Sistem udara termampat yang boleh dipercayai mesti mengawal kualiti udara dan penghantaran udara.
Penapis yang disekat, pengering bersaiz kecil, pengumpulan air dan saluran paip sempit semuanya boleh menyebabkan kehilangan tekanan. Ini bermakna rawatan udara yang buruk bukan sahaja menjejaskan kebersihan. Ia juga boleh mengurangkan kecekapan sistem dan menjadikan pemampat bekerja lebih keras.
Apabila udara bersih, kering, dan dihantar pada tekanan yang stabil, mesin meniup boleh berfungsi dengan lebih konsisten. Ini membantu mengurangkan kadar sekerap, meningkatkan kekuatan botol dan mengekalkan rentak pengeluaran.
Rocky Compressor menyediakan penyelesaian udara termampat untuk aplikasi tiupan botol PET, termasuk pemampat tiupan PET bebas minyak dan peralatan rawatan udara yang berkaitan. Rangkaian produk syarikat meliputi pemampat tiup botol PET, pemampat udara omboh, pemampat udara bebas minyak, pengering udara sejuk, pengering udara bahan pengering, penapis ketepatan, tangki udara, pemisah air minyak dan injap longkang.
Bagi pengeluar botol PET, struktur produk berasaskan sistem ini penting. Kualiti udara termampat tidak bergantung kepada pemampat sahaja. Ia bergantung pada sistem yang lengkap, termasuk pengeringan, penapisan, penyimpanan, penyingkiran kondensat dan pemadanan peralatan yang betul.
Penyelesaian pemampat tiupan botol PET Rocky direka bentuk mengikut keperluan pengeluaran praktikal seperti udara bebas minyak, keluaran tekanan tinggi, prestasi berterusan 24/7, penyepaduan mod VFD dan separuh beban, dan kos penyelenggaraan yang lebih rendah. Ciri-ciri ini membantu kilang membina sistem udara termampat yang lebih stabil untuk pengeluaran botol PET yang berterusan.
Kilang mungkin melihat masalah kualiti udara termampat melalui gejala pengeluaran. Isu-isu ini harus disemak awal sebelum menjadi serius.
Jika kecacatan botol meningkat tanpa perubahan jelas dalam tetapan prabentuk, acuan atau mesin, sistem udara termampat hendaklah diperiksa. Kelembapan, minyak, zarah atau ketidakstabilan tekanan mungkin terlibat.
Air yang boleh dilihat dalam saluran paip, tangki atau longkang biasanya bermakna sistem pengeringan udara tidak berfungsi dengan baik atau sistem penyingkiran kondensat tidak mencukupi.
Jika penapis menjadi disekat dengan cepat atau penurunan tekanan meningkat, mungkin terdapat pencemaran yang berlebihan dalam sistem udara. Ini mungkin memerlukan penapisan yang lebih baik, penyelenggaraan pengering atau pembersihan saluran paip.
Kegagalan injap yang kerap, melekat, kakisan, atau tindak balas mesin yang tidak stabil mungkin dikaitkan dengan udara termampat basah atau kotor.
Jika penapis, pengering atau saluran paip mencipta rintangan, pemampat mungkin perlu bekerja lebih keras untuk mengekalkan tekanan. Oleh itu, rawatan udara yang buruk boleh meningkatkan kos tenaga.
Sistem udara termampat berkualiti tinggi masih memerlukan penyelenggaraan yang betul. Tanpa penyelenggaraan, sistem yang baik pun boleh kehilangan prestasi secara beransur-ansur.
Pengering udara perlu diperiksa untuk memastikan ia mengeluarkan kelembapan dengan berkesan. Prestasi penyejukan, keadaan bahan pengering, fungsi longkang, dan tekanan operasi semuanya harus diperiksa.
Elemen penapis hendaklah diganti mengikut keadaan perkhidmatan, bukan sahaja mengikut masa kalendar. Penapis yang kotor boleh menghasilkan penurunan tekanan dan mengurangkan kualiti udara.
Tangki udara, pengering, penapis, dan pemisah harus mengalirkan kondensat dengan pasti. Injap saliran automatik boleh membantu mengekalkan saliran yang konsisten.
Saluran paip lama mungkin mengandungi karat, sisa minyak atau air terkumpul. Masalah ini boleh mencemari udara termampat yang bersih. Reka bentuk dan penyelenggaraan saluran paip hendaklah menjadi sebahagian daripada pelan kualiti udara.
Kilang harus memantau kestabilan tekanan dan kekeringan udara. Pemantauan titik embun boleh membantu mengenal pasti masalah kelembapan sebelum ia menjejaskan pengeluaran.
Udara termampat yang kering dan bersih adalah penting untuk meniup botol PET kerana ia secara langsung menjejaskan kualiti botol, kestabilan pengeluaran, hayat peralatan dan kos operasi. Kelembapan boleh mengganggu kawalan suhu acuan, menyebabkan kakisan, dan mewujudkan ketidakstabilan pengeluaran. Minyak dan zarah boleh meningkatkan risiko pencemaran, merosakkan komponen dan menjejaskan kualiti pembungkusan.
Oleh itu, sistem Pemampat Udara Hembusan PET yang boleh dipercayai harus merangkumi lebih daripada pemampat tekanan tinggi. Ia harus termasuk pengeringan udara yang betul, penapisan ketepatan, penyimpanan udara, penyingkiran kondensat dan kawalan tekanan peringkat sistem.
Bagi pengeluar botol PET, melabur dalam udara termampat yang kering dan bersih bukan sahaja untuk melindungi peralatan. Ia adalah mengenai menghasilkan botol yang stabil, konsisten dan berkualiti tinggi. Rocky Compressor menyokong keperluan ini dengan pemampat tiup botol PET bebas minyak dan peralatan rawatan udara termampat yang lengkap untuk saluran pengeluaran botol, membantu kilang mencapai udara yang lebih bersih, tekanan yang stabil dan operasi jangka panjang yang lebih dipercayai.
