یک ژنراتور نیتروژن PSA چگونه کار می کند؟

مولد نیتروژن PSA یک راه حل ضروری برای صنایعی است که نیاز به تامین ثابت و قابل اعتماد نیتروژن دارند. این فناوری از جذب نوسان فشار (PSA) برای جداسازی نیتروژن از هوا استفاده می کند و روشی کارآمد و در محل برای تولید نیتروژن ارائه می دهد. نیتروژن به طور گسترده در داروسازی، بسته بندی مواد غذایی، الکترونیک و بسیاری از صنایع دیگر استفاده می شود. روش‌های عرضه سنتی - مانند خرید از تامین‌کنندگان خارجی یا استفاده از مخازن ذخیره‌سازی حجیم - اغلب گران و ناکارآمد هستند.

یک مولد نیتروژن PSA این چالش ها را با تولید نیتروژن مستقیم در محل استفاده، حذف تامین کنندگان خارجی و کاهش هزینه های عملیاتی برطرف می کند. این مقاله نحوه عملکرد ژنراتورهای نیتروژن PSA، اجزای کلیدی آنها و مزایای آن نسبت به روش‌های دیگر را توضیح می‌دهد.



1. ژنراتور نیتروژن PSA چیست؟

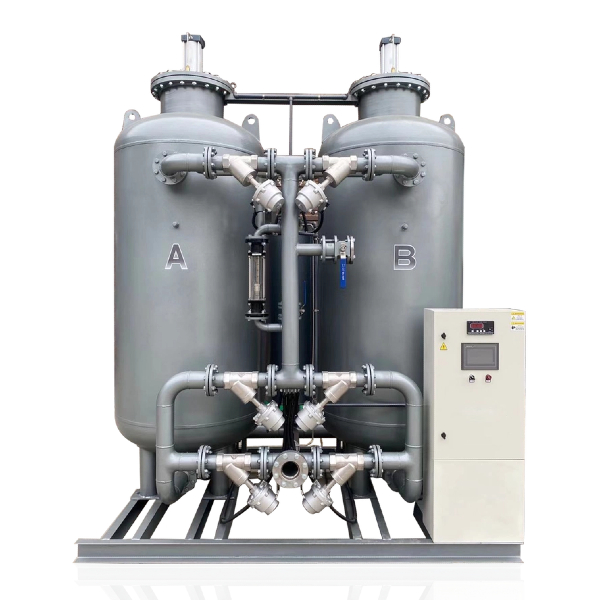

الف ژنراتور نیتروژن PSA از فناوری جذب نوسان فشار برای جداسازی نیتروژن از هوای فشرده استفاده می کند. این فرآیند به مواد جاذب متکی است - معمولاً غربال مولکولی کربن (CMS) - که اکسیژن و سایر گازها را جذب می کند و در عین حال اجازه عبور نیتروژن را می دهد و نیتروژن با خلوص بالا تولید می کند.

اجزای کلیدی:

• کمپرسور  - هوای محیط را فشرده می کند.

• بسترهای جذب  - حاوی CMS برای جذب اکسیژن و سایر ناخالصی ها.

• شیرهای کنترل  - جریان هوا و نوسانات فشار را تنظیم می کند.

• خروجی نیتروژن  - نیتروژن خالص را تحویل می دهد.



2. اصل کار ژنراتورهای نیتروژن PSA

مرحله 1: فشرده سازی هوا

هوای محیط به داخل کشیده شده و تا فشار معمولی 4-7 بار فشرده می شود. سپس برای حذف گرد و غبار، رطوبت و روغن فیلتر می شود که می تواند به مواد جاذب آسیب برساند.

مرحله 2: جذب

هوای فشرده و فیلتر شده وارد بسترهای جذب حاوی CMS می شود. CMS به طور انتخابی اکسیژن، دی اکسید کربن و رطوبت را جذب می کند، در حالی که نیتروژن (که به راحتی جذب می شود) از آن عبور کرده و به سمت خروجی هدایت می شود. این یک جریان نیتروژن با خلوص بالا تولید می کند.

توجه:  CMS ناخالصی ها را بر اساس اندازه مولکولی و میل ترکیبی جذب می کند. مولکول های اکسیژن کوچکتر و راحت تر از نیتروژن جذب می شوند.

مرحله 3: چرخه نوسان فشار

پس از یک دوره جذب، CMS با اکسیژن و سایر گازها اشباع می شود. سپس فشار در بستر کاهش می‌یابد و باعث می‌شود که گازهای جذب شده جذب و تخلیه شوند. پس از بازسازی، فشار دوباره افزایش می یابد و چرخه جذب بعدی آغاز می شود. دو یا چند تخت به صورت موازی کار می کنند تا از تولید مداوم نیتروژن اطمینان حاصل کنند.

مرحله 4: خروجی و ذخیره نیتروژن

نیتروژنی که از CMS عبور می کند،  95٪ تا 99.999٪ برسد. بسته به طراحی سیستم و پارامترهای عملیاتی، می تواند به سطوح خلوص از یا مستقیماً به محل استفاده تحویل داده می شود یا در مخزن گیرنده برای مصرف بعدی ذخیره می شود.

خلاصه جریان فرآیند:

مرحله	توضیحات
1. فشرده سازی هوا	هوای محیط به 4-7 بار فشرده شده است
2. فیلتراسیون	حذف رطوبت، گرد و غبار و روغن
3. جذب	CMS O2، CO2، رطوبت را جذب می کند. N2 عبور می کند
4. نوسان فشار	فشار برای بازسازی CMS کاهش یافت
5. ذخیره نیتروژن	N2 خالص ذخیره شده یا مستقیما استفاده می شود



3. مزایای تولید نیتروژن PSA

• تولید در محل  - بدون اتکا به تامین کنندگان خارجی، تحویل، یا ذخیره سازی سیلندر.

• مقرون به صرفه  - هزینه های عملیاتی بلند مدت کمتر در مقایسه با نیتروژن خریداری شده.

• مصرف انرژی  - از فشارها و دماهای متوسط ​​استفاده می کند. نسبت به تقطیر کرایوژنیک انرژی کمتری مصرف می کند.

• تعمیر و نگهداری کم  - فقط به تعویض دوره ای فیلتر و تعویض CMS هر 3 تا 5 سال نیاز دارد.



4. برنامه های کاربردی کلیدی

صنعت	استفاده کنید
دارویی	N2 با خلوص بالا برای تولید حساس به اکسیژن
بسته بندی مواد غذایی	بسته بندی اتمسفر اصلاح شده (MAP) برای افزایش عمر مفید
الکترونیک	جو بی اثر برای تولید نیمه هادی و PCB
شیمیایی / پتروشیمی	بی اثر کردن، پاک کردن، پتو کردن



5. PSA در مقابل تولید نیتروژن برودتی

ویژگی	مولد نیتروژن PSA	تولید نیتروژن برودتی
مصرف انرژی	کم	بالا
خلوص نیتروژن	95٪ - 99.999٪ (قابل تنظیم)	به طور معمول > 99.99٪ (اما ثابت)
سرمایه گذاری اولیه	پایین تر	بالاتر
انعطاف پذیری عملیات	در صورت تقاضا، جریان متغیر	بهترین برای جریان های بزرگ و ثابت
تعمیر و نگهداری	کم	بالا

تصحیح:  سیستم های PSA می توانند خلوص بسیار بالایی (تا 99.999 درصد) را برای بسیاری از کاربردها به دست آورند. سیستم های برودتی فقط در مقیاس های بسیار بزرگ اقتصادی هستند.



6. نتیجه گیری

یک ژنراتور نیتروژن PSA راه حلی قابل اعتماد، مقرون به صرفه و کم مصرف برای تولید نیتروژن در محل ارائه می دهد. این نیاز به تامین کنندگان خارجی را از بین می برد، هزینه های عملیاتی را کاهش می دهد و خلوص و کنترل جریان انعطاف پذیر را ارائه می دهد. صنایعی مانند داروسازی، بسته بندی مواد غذایی، الکترونیک و مواد شیمیایی از این فناوری بهره زیادی می برند.

در Shanghai Rocky Machinery Co., Ltd. ، ما در ژنراتورهای نیتروژن PSA با کیفیت بالا که متناسب با نیازهای خاص شما هستند، تخصص داریم. با ما تماس بگیرید تا نحوه بهینه سازی فرآیند تولید نیتروژن شما را بیاموزیم.

7. سوالات متداول

1. تفاوت بین ژنراتور نیتروژن PSA و مخزن نیتروژن سنتی چیست؟
یک ژنراتور PSA به طور مداوم نیتروژن را در محل تولید می کند، در حالی که یک مخزن نیاز به پر کردن مجدد از یک تامین کننده خارجی دارد.

2. آیا یک ژنراتور نیتروژن PSA می تواند 99.999٪ نیتروژن خالص تولید کند؟
بله، سیستم های PSA بسته به طراحی و پارامترهای عملیاتی می توانند خلوص را از 95٪ تا 99.999٪ بدست آورند.

3. یک مولد نیتروژن PSA چقدر انرژی مصرف می کند؟
سیستم های PSA انرژی کارآمد هستند و عمدتا انرژی مورد نیاز برای فشرده سازی هوا را مصرف می کنند. آنها نسبت به تقطیر برودتی برای دبی های کوچک تا متوسط ​​از توان کمتری استفاده می کنند.

4. آیا نگهداری از ژنراتور نیتروژن PSA آسان است؟
بله. تعمیر و نگهداری معمولی شامل تمیز کردن یا تعویض فیلترهای ورودی، چک کردن شیرها و تعویض غربال مولکولی کربن هر 3 تا 5 سال یکبار است.

5. چه صنایعی معمولاً از ژنراتورهای نیتروژن PSA استفاده می کنند؟
داروسازی، بسته بندی مواد غذایی، الکترونیک، مواد شیمیایی، نفت و گاز و آزمایشگاه ها.

6. یک ژنراتور نیتروژن PSA معمولا چقدر دوام می آورد؟
با نگهداری مناسب، سیستم می تواند بیش از 10 سال دوام بیاورد. تعویض CMS هر 3 تا 5 سال یکبار مورد نیاز است.
