ما هي الصناعات التي تحتاج إلى هواء مضغوط مزلق بالماء من الدرجة 0؟

في بيئات التصنيع شديدة التنظيم، يؤدي رذاذ الزيت المجهري الموجود في تيار الهواء المضغوط إلى عمليات سحب كارثية للمنتج، وتلف المعدات، وفشل الامتثال. يواجه مديرو المرافق قرارًا صارمًا. يمكنك الاعتماد على الترشيح متعدد المراحل للحصول على هواء خالٍ من الزيت من الناحية الفنية، وهو ما ينطوي على مخاطر اختراق كامنة. وبدلاً من ذلك، يمكنك الاستثمار في تقنيات توليد الطاقة الخالية من الزيت بطبيعتها. بالنسبة للعمليات التي يساوي فيها التلوث خسارة مالية أو خسارة فورية للسمعة، فإن الترقية إلى نظام معتمد من الفئة 0 يعد ضرورة لتخفيف المخاطر. يقوم هذا الدليل بتقييم الحقائق الفنية لمعايير ISO 8573-1 الفئة 0. نقوم بتقييم المزايا الميكانيكية للتزييت بالمياه ونحدد بالضبط الصناعات التي يجب أن تعتمد هذه التكنولوجيا لحماية خطوط إنتاجها.

الوجبات السريعة الرئيسية

• ISO 8573-1 الفئة 0 هو معيار محدد لحالة الاستخدام ، وليس ضمانًا لعدم التلوث 'الصفر المطلق'؛ فهو يفرض مستويات نقاء أكثر صرامة من الفئة 1، ومخصصة وفقًا لمتطلبات خط الأساس المحددة للمنشأة.

• ينطوي الترشيح على مخاطر كامنة : تعتمد الأنظمة 'الخالية من الزيت تقنيًا' على المرشحات التي يمكن أن تفشل في ظل درجات الحرارة المرتفعة أو انخفاض الضغط، في حين أن الضواغط الخالية من الزيت تعمل على إزالة الزيت من غرفة الضغط تمامًا.

• توفر الأنظمة المشحمة بالماء مزايا ديناميكية حرارية محددة: بالمقارنة مع الضواغط اللولبية الجافة، توفر النماذج المشحمة بالماء تبريدًا فائقًا، وضغطًا شبه متساوي الحرارة، وإغلاقًا أكثر إحكامًا، مما يؤدي إلى كفاءة أعلى في استخدام الطاقة.

• تتطلب الصناعات عالية المخاطر نقاءً متأصلًا : تتطلب الأغذية والمشروبات والأدوية والمختبرات والمعالجة الكيميائية وأشباه الموصلات والمنسوجات المتقدمة هواءً خاليًا من الزيوت للحفاظ على سلامة المنتج والامتثال التنظيمي.

• حدود النقاء مهمة : شهادة الفئة 0 تحكم جودة الهواء الصناعي؛ فهو لا يؤهل الهواء تلقائيًا باعتباره هواء تنفس من الدرجة الطبية أو معقمًا بيولوجيًا دون تنقية متخصصة في اتجاه مجرى النهر.

ضاغط الهواء الخالي من الزيت ISO 8573-1 الفئة 0: ماذا يعني حقًا

يعد تحديد متطلبات النقاء الدقيقة للتطبيقات الحساسة أمرًا ضروريًا لتجنب الإفراط في الهندسة أو التقليل من تحديد نظام الهواء. يوفر معيار ISO 8573-1 تصنيفات واضحة لنقاء الهواء المضغوط. هناك أسطورة شائعة تحيط بمفهوم الصفر المطلق للتلوث. الفئة 0 لا تعني عدم وجود تلوث في تيار الهواء المحيط. بدلاً من ذلك، فهذا يعني أن الضاغط يضيف الزيت بتركيز منخفض جدًا بحيث يتم الاتفاق بين المورد والمستخدم على أنه أقل من الحد القابل للقياس للفئة 1. في الممارسة العملية، تتطلب الفئة 0 عادةً تركيزات زيت أقل بكثير من حد الفئة 1 وهو 0.01 مجم/م⊃3؛، وغالبًا ما تقترب من مستويات غير قابلة للاكتشاف.

يجب عليك أيضًا فهم الحدود الحرجة للفئة 0. وفقًا لمعايير معهد CAGI (معهد الهواء والغاز المضغوط)، تم تصميم الفئة 0 خصيصًا للتطبيقات الصناعية. ولا يتناول أو يضمن الهواء المعقم أو هواء التنفس البشري. تتطلب هذه التطبيقات ترشيحًا طبيًا منفصلاً وبروتوكولات تحقق صارمة.

إن الاعتماد فقط على الترشيح للحصول على هواء من الفئة 1 (خالي من الزيت تقنيًا) ينطوي على مخاطر كبيرة. تتميز الضواغط المحقونة بالزيت والمقترنة بمرشحات الاندماج والكربون بنقاط فشل مميزة:

• يمكن أن يؤدي ارتفاع درجات الحرارة إلى تجاوز بخار الزيت لوسائط التصفية تمامًا.

• ويؤدي تدهور الفلتر تحت انخفاض الضغط إلى التلوث السريع في اتجاه مجرى النهر.

• تسمح تأخيرات الصيانة لمرشحات الكربون المشبعة بإطلاق الهيدروكربونات المحتجزة مرة أخرى في مجرى الهواء.

• تختلف ملفات تعريف المخاطر بين تطبيقات الاتصال المباشر وتطبيقات عدم الاتصال:

• الاتصال المباشر (يلامس الهواء المنتج أو العبوة) - يتطلب التحقق الصارم من الفئة 0.

• عدم الاتصال (الأجهزة الهوائية أو التصنيع العام) - يُستخدم هواء الفئة 0 بشكل أساسي لمنع تدهور المكونات النهائية وإطالة عمر المعدات.

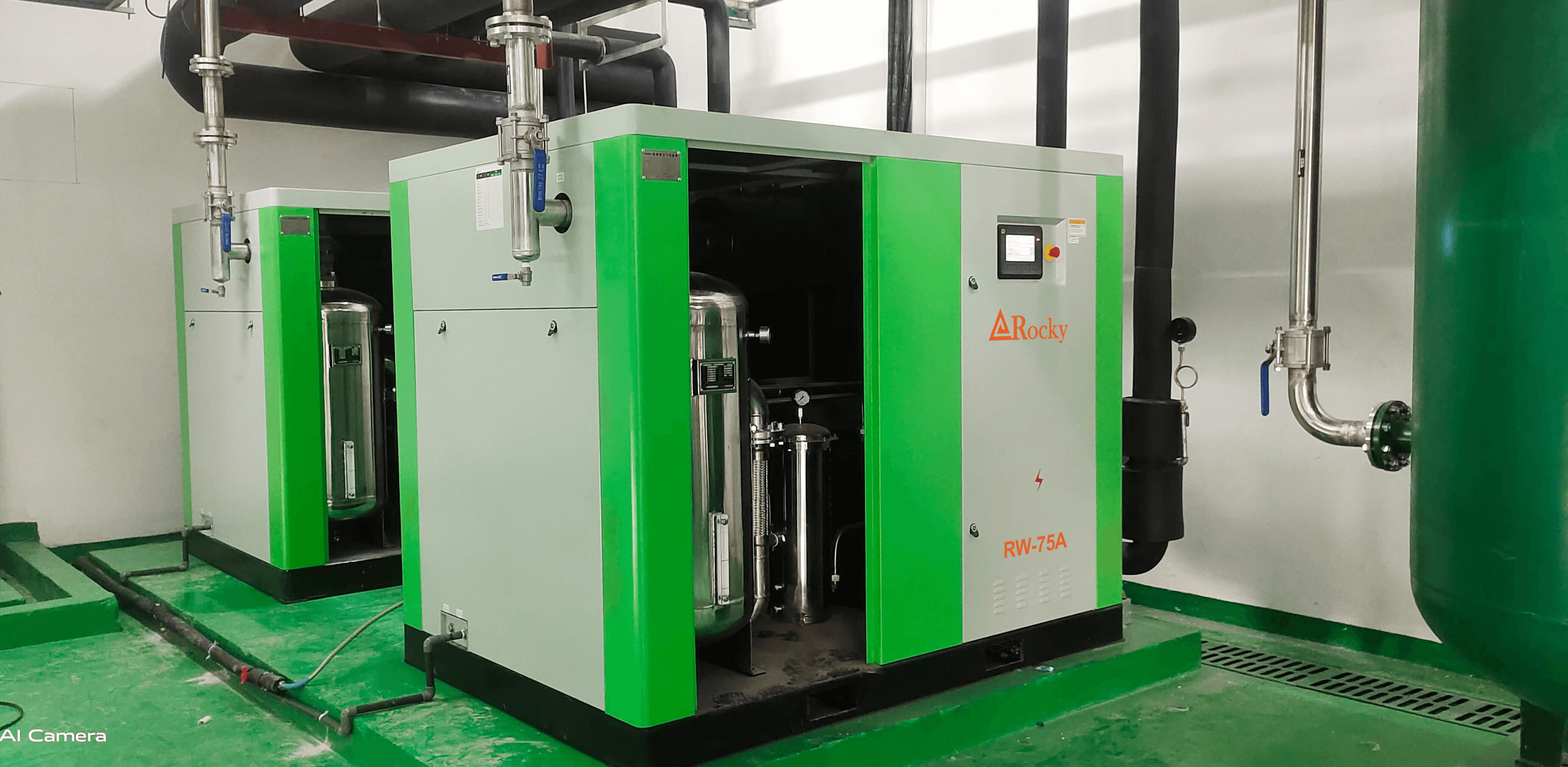

لماذا تختار ضاغط الهواء اللولبي الخالي من الزيت والمشحم بالماء؟

عند توليد هواء من الفئة 0، تقوم المنشآت بتقييم فئات الحلول المختلفة. وتشمل التقنيات الأساسية اللولب الجاف وأنظمة التشحيم بالماء. إن فهم آلية العمل أمر بالغ الأهمية لمهندسي المصانع.

أ يقوم ضاغط الهواء اللولبي المشحم بالماء بحقن الماء النقي مباشرة في غرفة الضغط. تعمل هذه المياه في نفس الوقت على النحو التالي:

• المبرد  - يمتص حرارة الضغط،

• مانع التسرب  - ملء خلوص الدوار لتقليل التسرب الداخلي،

• زيت التشحيم  - حماية الدوارات دون أي زيت هيدروكربوني.

يعمل هذا التصميم على عزل عملية الضغط تمامًا عن مواد التشحيم الهيدروكربونية.

تكشف مقارنة تقنيات اللولب الجاف والتقنيات المشحمة بالماء عن اختلافات تشغيلية واضحة:

• تعمل البراغي الجافة  عادةً عند درجات حرارة مرتفعة وقد تتطلب تكوينات على مرحلتين لإدارة الحرارة، على الرغم من توفر تصميمات حديثة أحادية المرحلة مع تبريد متقدم. إنها تعتمد على تفاوتات ضيقة للدوار وسرعات دوران عالية لتقليل انزلاق الهواء.

• تحقق الأنظمة المزلقة بالماء  ضغطًا شبه متساوي الحرارة لأن الماء المحقون يمتص الحرارة على الفور. يؤدي ذلك إلى تحسين الكفاءة الحجمية وتقليل استهلاك الطاقة المحدد - على الرغم من أن التوفير الدقيق يعتمد على الضغط والتدفق والظروف المحيطة.

كما أن أوجه التآزر البيئية والتشغيلية مهمة أيضًا:

• يعمل الضاغط المشحم بالماء الخالي من الزيت على التخلص من خطر التخلص من المكثفات الزيتية. المياه المصرفة خالية من التلوث النفطي، مما يبسط الامتثال البيئي ويزيل الحاجة إلى فواصل الزيت عن الماء باهظة الثمن.

أهم الصناعات التي تتطلب ضواغط هواء خالية من الزيت من الفئة 0

يكشف رسم خرائط القدرات التكنولوجية لأنظمة التشحيم بالماء وفقًا لمتطلبات الصناعة المحددة عن سبب فرض قطاعات معينة لهذه التكنولوجيا. نقوم بتقييم هذه الأبعاد من خلال ربط الميزات الميكانيكية بنتائج الامتثال الصارم.

صناعة الأغذية والمشروبات

تواجه منشآت الأطعمة والمشروبات متطلبات امتثال صارمة لإدارة الغذاء والدواء الأمريكية (FDA) وFSMA فيما يتعلق بالاتصال المباشر وغير المباشر بالمنتج. أ يعد ضاغط الهواء الخالي من الزيت المخصص للطعام  ضروريًا للتغليف والتعبئة والخلط والفرز. يعتمد النقل الهوائي للمكونات السائبة (الدقيق والسكر) أيضًا على هذا الهواء. يمكن للزيت أن يغير ملامح الطعم والرائحة على الفور ويعزز نمو الميكروبات داخل شبكات الأنابيب، مما يؤدي إلى مخاطر صحية وعمليات سحب واسعة النطاق.

الأدوية والمختبرات وبيئات البحث والتطوير

يلتزم تصنيع الأدوية بمعايير USP وبروتوكولات غرف الأبحاث. يعد هواء الفئة 0 أمرًا بالغ الأهمية لطلاء الأقراص والتخمير وتغليف الفقاعة. يمكن أن يغير الهباء الجوي الزيتي التركيبات الكيميائية أو يلوث البيئات المعقمة. في المختبرات التحليلية، تتداخل الأبخرة الهيدروكربونية النزرة مع الاختبارات الحساسة مثل الفصل اللوني للغاز وقياس الطيف الكتلي - حتى أن عددًا قليلًا من الأجزاء في المليون يمكن أن يؤدي إلى تحريف قراءات خط الأساس.

المعالجة الكيميائية ومصافي البتروكيماويات

يعمل هواء الفئة 0 كهواء آمن للأجهزة لصمامات التحكم والمحركات وأدوات التحكم في العمليات. يمكن أن تتسبب رواسب النفط في التصاق الصمامات أو فشلها، مما يؤدي إلى إيقاف التشغيل. في بيئات المصافي المتطايرة، يمثل بخار الزيت خطر الاشتعال والاحتراق عند وجود الغازات التفاعلية. يؤدي الضغط الخالي من الزيت إلى إزالة خطر الحريق هذا.

تصنيع أشباه الموصلات والإلكترونيات

تتطلب غرف الأبحاث الفائقة هواءً خاليًا من الملوثات الدقيقة. حتى بقايا بخار الزيت تسبب عيوبًا في رقائق السيليكون، مما يؤدي إلى خسائر في الإنتاجية وفشل طبقات الدائرة - ويكون التأثير المالي للدفعات الملوثة كبيرًا. تتطلب غرف الأبحاث HVAC وروبوتات الالتقاط والمكان عدم تحميل أي جسيمات أو هيدروكربونات.

صناعة المنسوجات

يتم استخدام الهواء المضغوط في النسيج النفاث، والغزل، والتركيب، واللف، والصباغة. تعمل قطرات الزيت على منع امتصاص الصبغة وتلطخ الأقمشة بشكل دائم، مما يؤدي إلى رفض الدفعات. تستهلك الأنوال عالية السرعة كميات كبيرة من الهواء، مما يجعل كفاءة استخدام الطاقة في أنظمة التشحيم بالماء مفيدة بشكل خاص.

تشطيب السيارات والفضاء

يتطلب الطلاء الآلي وطلاء المسحوق والأدوات الهوائية هواءً نقيًا. يتسبب بخار الزيت في حدوث عين السمكة، والتقرحات، وفشل الالتصاق على المكونات عالية القيمة - وإعادة العمل مكلفة. يضمن الهواء المخصص الخالي من الزيت عملية رش متسقة وجودة نهائية.

أبعاد التقييم: الحجم وقابلية التوسع والكفاءة

يعد تحليل الآثار التشغيلية طويلة المدى أمرًا ضروريًا لتخطيط المنشأة. خذ بعين الاعتبار CapEx مقابل OpEx:

عادةً ما تتمتع الأنظمة الحقيقية الخالية من النفط بأسعار شراء أولية أعلى من النماذج التي يتم حقنها بالنفط.

ومع ذلك، فإن التوفير التشغيلي يعوض هذا الاستثمار، حيث يمكنك التخلص من تكاليف استبدال الفلتر، ورسوم التخلص من الزيت، وعقوبات انخفاض الضغط على الطاقة. وفقًا لتقدير الصناعة العامة، فإن كل 1 بار (14.5 رطل لكل بوصة مربعة) من انخفاض الضغط عبر مجموعة المرشحات المشبعة يزيد من استهلاك الطاقة بنسبة 7% تقريبًا (تعتمد القيم الفعلية على تصميم النظام).

تعتبر مكاسب كفاءة الطاقة ملحوظة: حيث يقلل الختم المائي من الانزلاق الداخلي، مما يوفر المزيد من CFM لكل كيلوواط مقارنة بالعديد من بدائل اللولب الجاف. يستهلك الضغط شبه المتساوي الحرارة طاقة أقل للوصول إلى الضغط المستهدف.

تتحسن المقاييس البيئية والمعايير البيئية والاجتماعية والحوكمة - حيث يمكنك القضاء على التخلص من نفايات الزيوت وتقليل البصمة الكربونية من خلال كفاءة أفضل. تدعم الترقية إلى نظام الفئة 0 المشحم بالماء مبادرات التصنيع النظيف وتضمن الامتثال على المدى الطويل.

مخاطر التنفيذ واستراتيجيات التخفيف

يمثل تركيب وصيانة نظام التشحيم بالماء تحديات هندسية عملية يجب معالجتها بشكل استباقي.

متطلبات جودة المياه

تتطلب هذه الأنظمة مياهًا عالية النقاء (عادةً ما تكون بالتناضح العكسي أو منزوعة المعادن) لمنع التقشر والتآكل داخل مجرى الهواء المصمم بدقة. تحتوي مياه الصنبور القياسية على معادن من شأنها أن تلحق الضرر بالمكونات الداخلية وتقلل من عمر الضاغط. خطة لمعالجة المياه المتكاملة أو الخارجية أثناء التركيب.

التحكم في درجة الحرارة المحيطة

هناك خطر واضح للتجميد في البيئات الباردة. وتشمل استراتيجيات التخفيف حاويات ساخنة، أو غرف ضاغطة يمكن التحكم في مناخها، أو تتبع التدفئة على خطوط إمدادات المياه الخارجية.

الأنابيب المصب

لا تقم أبدًا بإقران ضاغط من الفئة 0 بأنابيب حديدية سوداء قديمة. ونحن نوصي بشدة بأنابيب الفولاذ المقاوم للصدأ أو الألومنيوم لمنع الصدأ والتلوث بالجسيمات في اتجاه مجرى النهر.

قائمة المراجعة العملية للتخفيف

• قم بتركيب خطوط مياه RO مخصصة مباشرة إلى غرفة الضاغط.

• تنفيذ نظام التسخين التتبعي للحماية من التجميد على خطوط إمدادات المياه الخارجية.

• استبدل جميع رؤوس توزيع الحديد الأسود بأنابيب من الألومنيوم ذات التجويف الأملس.

• جدولة اختبارات جودة المياه ربع السنوية للتحقق من أداء غشاء RO

القيود والاعتبارات

في حين أن تكنولوجيا التشحيم بالماء توفر مزايا واضحة، إلا أنها لا تخلو من القيود:

ارتفاع تكلفة البنية التحتية الأولية  - تضيف معالجة المياه RO نفقات رأسمالية.

حساس لجودة المياه  - حتى الانحرافات المؤقتة يمكن أن تسرع من التآكل.

تعقيد الحماية من التجميد  - يضيف تكاليف التركيب والصيانة.

ليس ضروريًا دائمًا  - بالنسبة للتطبيقات غير الحرجة، قد يكون حقن الزيت بالترشيح كافيًا بتكلفة أقل.

يجب أن يزن التحليل الشامل للتكلفة والعائد هذه العوامل في مقابل ملف تعريف المخاطر الخاص ببيئة الإنتاج الخاصة بك.

خاتمة

لاتخاذ قرار مستنير:

قم بإجراء تدقيق شامل للهواء المضغوط لتحديد نقاط الضعف الحالية في إعداد الترشيح لديك.

اختبر جودة الهواء الحالية لديك وفقًا لمعايير ISO 8573-1 باستخدام التحليل المعملي التابع لجهة خارجية.

استشر مهندسًا يعمل بالهواء المضغوط لتحديد CFM الصحيح لذروة الطلب لديك وتقييم قدرات معالجة المياه في منشأتك.

قم بترقية الأنابيب الحديدية السوداء القديمة إلى الفولاذ المقاوم للصدأ أو الألومنيوم قبل تركيب الضاغط الجديد.

يعد استخدام الضاغط اللولبي الخالي من الزيت والمشحم بالماء استثمارًا استراتيجيًا في موثوقية الإنتاج، والامتثال التنظيمي، والكفاءة التشغيلية على المدى الطويل - ولكن فقط عندما يكون متوافقًا مع التطبيق الصحيح ومدعومًا بتصميم نظام مناسب.

التعليمات

س: ما هو ضاغط الهواء الخالي من الزيت من الفئة 0؟

ج:  إنه ضاغط معتمد بموجب ISO 8573-1 للوفاء بحد نقاء محدد لحالة الاستخدام وهو أكثر صرامة من الفئة 1 (تركيز الزيت <0.01 مجم/م⊃3؛). يتم الاتفاق على الحد الدقيق بين المستخدم والشركة المصنعة، وعادةً ما يتم تعيينه على مستوى منخفض جدًا بحيث لا يمكن اكتشاف إضافة الزيت.

س: كيف يعمل ضاغط الهواء اللولبي المشحم بالماء بدون زيت؟

ج:  يقوم بحقن الماء النقي مباشرة في غرفة الضغط. ويعمل الماء بمثابة مادة التشحيم ومانع التسرب والمبرد، مما يؤدي إلى عزل الدوارات تمامًا عن الزيوت الهيدروكربونية.

س: هل الهواء المضغوط من الفئة 0 خالي تمامًا من جميع الملوثات؟

ج:  لا. تضمن الفئة 0 عدم إدخال أي زيت (أو زيت أقل من الحد المتفق عليه) على الضاغط. ومع ذلك، قد لا يزال الهواء المحيط يحتوي على غبار أو رطوبة أو هيدروكربونات خلفية. ولا تزال هناك حاجة إلى ترشيح الجسيمات والمجفف القياسي لإزالة هذه الملوثات البيئية.

س: هل يمكنني استخدام مرشحات التجميع القياسية للحصول على هواء مضغوط خالي من الزيت صالح للطعام؟

ج:  على الرغم من أن دمج المرشحات يمكن نظريًا أن يقلل الزيت إلى مستويات منخفضة، إلا أنه  ليس آمنًا من الفشل . بالنسبة لتطبيقات الاتصال المباشر بالأغذية، نوصي بشدة بالتوليد الخالي من الزيت بطبيعته (الفئة 0) للتخلص من خطر اختراق الفلتر، والذي يمكن أن يؤدي إلى التلوث وعدم الامتثال التنظيمي. بالنسبة لتطبيقات عدم الاتصال، قد تكون المرشحات مقبولة ولكنها تتطلب جداول صيانة صارمة.

س: لماذا تعتبر مياه التناضح العكسي (RO) ضرورية للضواغط المشحمة بالماء؟

ج:  يمنع التناضح العكسي (RO) أو الماء المنزوع المعادن الرواسب المعدنية والتقشر والتآكل داخل نهاية الهواء المصممة بدقة. تحتوي مياه الصنبور القياسية على معادن مذابة من شأنها أن تلحق الضرر بالمكونات الداخلية بسرعة وتقلل من العمر الافتراضي.

س: هل تعني شهادة الفئة 0 أن الهواء المضغوط معقم تلقائيًا أو آمن مثل هواء التنفس؟

ج:  لا، الفئة 0 هي معيار صناعي يركز بشكل صارم على محتوى الزيت. يتطلب الهواء المعقم أو هواء التنفس الطبي بروتوكولات تحقق مختلفة تمامًا، بما في ذلك أنظمة الترشيح البيولوجي المتخصصة وأنظمة مراقبة أول أكسيد الكربون.
